Quartzcom晶振,贴片晶振,SMX-2S晶振,宽频四脚6035晶体

频率:8-240MHZ

尺寸:6.0*3.5*1.0mm

那么贴片晶振产品的点击又是怎么回事呢?产品的电极对于晶体来讲,主要是,改变频率,往外引出电极,改变阻抗,去掉杂波,贴片晶体的晶片有镀金镀银等区别,各项镀层也会对产品的频率发生一定的改变,因此电极的设计会使晶振的精度产生更高的要求。

咨询热线:0755-27872782

导航栏

    Quartzcom晶振,贴片晶振,SMX-2S晶振,宽频四脚6035晶体,产品组合:晶体单元,石英振荡器(XO,VCXO,TCXO,VC-TCXO,OCXO),滤波器(石英,SAW和陶瓷),传感器和压控振荡器(VCO)等压电元件; SMD和含铅封装尺寸从最小的晶体单元(1.6 x 2.0 mm)到DOCXO(50 x 50 mm),提供的频率范围从32.768KHZ到5 GHz。

    公司协调:QuartzCom AG利用其强大的工程力量的优秀开发和应用技术,在早期阶段就优化了客户的电路设计。通过服务和客户导向以及广泛的产品系列帮助QuartzCom AG希望在短时间内提供高质量的可靠解决方案,并及时交付指定产品作为高效制造商。

    存在:全球。

    目标市场:电信和数据通信(有线和无线,基础设施和终端设备),通信技术,测量,仪器仪表,安全,智能仪表,航空电子,卫星,导航,汽车,铁路,医疗,工业电子。TH-1 890

    那么贴片晶振产品的点击又是怎么回事呢?产品的电极对于晶体来讲,主要是,改变频率,往外引出电极,改变阻抗,去掉杂波,贴片晶体的晶片有镀金镀银等区别,各项镀层也会对产品的频率发生一定的改变,因此电极的设计会使晶振的精度产生更高的要求。

    贴片晶振本身体积小,超薄型石英晶体谐振器,特别适用于有目前高速发展的高端电子数码产品,因为晶振本身小型化需求的市场领域,小型?薄型是对应陶瓷谐振器(偏差大)和普通的石英晶体谐振器(偏差小)的中间领域的一种性价比较出色的产品.产品广泛用于笔记本电脑,无线电话,卫星导航HDD, SSD, USB, Blu-ray等用途,符合无铅焊接的高温回流焊曲线特性.Quartzcom晶振,贴片晶振,SMX-2S晶振,宽频四脚6035晶体TH-2 890

Quartzcom晶振规格

单位

SMX-2S晶振频率范围

石英晶振基本条件

标准频率

f_nom

8-240MHZ

标准频率

储存温度

T_stg

-55 - +125 °C

裸存

工作温度

T_use

-20 - +70 °C

标准温度

激励功率

DL

100μW Max.

推荐:1μW  100μW

频率公差

f_— l

±20 × 10-6 (标准),
(±5 × 10-6
 ±50 × 10-6 可用)

+25°C 对于超出标准的规格说明,请联系我们以便获取相关的信息,http://www.smdcrystal.com/

频率温度特征

f_tem

±20 × 10-6/25°C

超出标准的规格请联系我们.

负载电容

CL

8 - 32 pF

不同负载电容要求,请联系我们.

串联电阻(ESR)

R1

如下表所示

-40°C —  +85°C, DL = 100μW

频率老化

f_age

±1 × 10-6 / year Max.

+25°C,第一年

TH-3 890

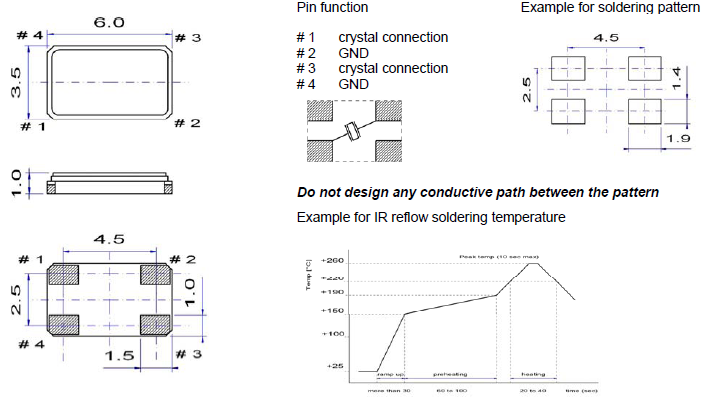

SMX-2S 6035

TH-4 890

    陶瓷晶振使用注意事项,Quartzcom晶振,贴片晶振,SMX-2S晶振,宽频四脚6035晶体

    使用每种产品时,请在产品规格说明或产品目录规定使用条件下使用。

    四脚晶体谐振器产品的设计和生产满足它的规格书。通过严格的出厂前可靠性测试以提供高质量高可靠性的产品.但是为了产品的品质和可靠性,必须在适当的条件下存储,安 装,运输。请注意以下的注意事项并在最佳的条件下使用产品,我们将对于客户按自己的判断而使用产品所导致的不良不负任何责任。

    所有产品的共同点

    抗冲击

    晶体产品可能会在某些条件下受到损坏。例如从桌上跌落或在贴装过程中受到冲击。如果产品已受过冲击请勿使用。

    辐射

    暴露于辐射环境会导致MHZ晶体谐振器产品性能受到损害,因此应避免照射。

    化学制剂 / pH值环境

    请勿在PH值范围可能导致腐蚀或溶解产品或包装材料的环境下使用或储藏这些产品。

    粘合剂

    请勿使用可能导致晶体谐振器4PIN产品所用的封装材料,终端,组件,玻璃材料以及气相沉积材料等受到腐蚀的胶粘剂。

    (比如,氯基胶粘剂可能腐蚀一个晶体单元的金属“盖”,从而破坏密封质量,降低性能。)Quartzcom晶振,贴片晶振,SMX-2S晶振,宽频四脚6035晶体TH-6 890
