Rubyquartz晶振,贴片晶振,R2520晶振,高密度表面安装型晶振

频率：16.00 MHz - 55.00 MHz

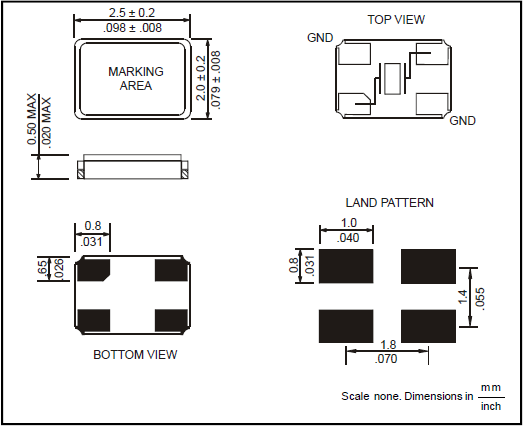

尺寸：2.5*2.0*0.5mm

高精度晶片的抛光技术：是目前晶片研磨技术中表面处理技术的最高技术，最终使晶片表面更光洁，平行度及平面度更好，降低谐振电阻，提高Q值。从而达到一般研磨所达不到的产品性能，使石英晶体元器件的等效电阻等更接近理论值，使石英晶体元器件可在更低功耗下工作。使用先进的牛顿环及单色光的方法去检测晶片表面的状态

咨询热线：0755-27872782

相关产品说明下载PDF资料

Rubyquartz晶振,贴片晶振,R2520晶振,高密度表面安装型晶振，冲突金属，作为频率控制产品的供应商，RUBY QUARTZ在我们生产的产品中使用某些金属。虽然RUBY QUARTZ要求所有供应商遵守电子行业行为准则，并且仅从环境和社会责任供应商处采购材料，但我们认识到涉及某些金属的复杂供应链，并已采取措施确保我们购买的原始金属做不是源于冲突地雷。“冲突采矿”和“冲突金属”是指非洲控制非洲刚果民主共和国东部地区的一些地雷。电子工业使用某些类型的金属，其中一些可能从这些矿山获得的矿物中提炼。

石英晶振晶片可能来自冲突地雷的主要矿物和金属是：锡石（锡）金，钴Col钽铁矿石（铌和钽）黑钨矿（钨）Pyrochlore（铌）RUBY QUARTZ使用的金属是锡和金。锡用于某些铜合金端子，一些镀层和焊料，而金用于某些端子和金电极的镀层。RUBY QUARTZ不直接购买任何其他列出的矿物和金属（钴，铌，钽和钨），因此我们将重点放在锡和金供应商身上。

RUBY QUARTZ要求所有供应商都遵守电子行业行为准则。由于这些金属的供应链很复杂，我们要求我们的锡和金供应商将这些金属追溯到其来源，并在使用任何冲突地雷时采取纠正措施。RUBY QUARTZ及其供应商不会故意使用从冲突矿场获得的任何原始锡或黄金，并会定期询问供应商，以确认我们的要求得到满足，以帮助确保供应链中所有工人的健康和安全。Rubyquartz晶振,贴片晶振,R2520晶振,高密度表面安装型晶振 TH-1 890

超小型表面贴片型SMD晶振,最适合使用在汽车电子领域中,也是特别要求高可靠性的引擎控制用CPU的时钟部分.低频晶振可从7.98MHz起对应,小型,超薄型具备强防焊裂性,石英晶体在极端严酷的环境条件下也能发挥稳定的起振特性,产品本身具有耐热,耐振,耐撞击等优良的耐环境特性,满足无铅焊接以及高温回流温度曲线要求,符合AEC-Q200标准........

石英晶振产品电极的设计：石英晶振产品的电极对于石英晶体元器件来讲作用是1.改变频率；2.往外界引出电极；3.改变电阻；4.抑制杂波。第1、2、3项相对简单，第4项的设计很关键，电极的形状、尺寸、厚度以及电极的种类(如金、银等)都会导致第4项的变化。特别是随着晶振的晶片尺寸的缩小对于晶片电极设计的形状及尺寸和精度上都有更高的要求---公差大小、位置的一致性等对晶振产品的影响的程度增大，故对电极的设计提出了更精准的要求。Rubyquartz晶振,贴片晶振,R2520晶振,高密度表面安装型晶振
TH-2 890

Rubyquartz晶振规格	单位	R2520晶振频率范围		石英晶振基本条件
标准频率	f_nom	16.00 MHz - 55.00 MHz	标准频率
储存温度	T_stg	-55ºC - +125ºC	裸存
工作温度	T_use	-10ºC - +60ºC	标准温度
激励功率	DL	500μW Max.	推荐:1μW ～ 100μW
频率公差	f_— l	±50 × 10-6 (标准), (±10 × 10-6 ～ ±50 × 10-6 可用)	+25°C 对于超出标准的规格说明,请联系我们以便获取相关的信息,http://www.smdcrystal.com/
频率温度特征	f_tem	±50 × 10-6/25°C	超出标准的规格请联系我们.
负载电容	CL	10-32 pF	不同负载电容要求,请联系我们.
串联电阻(ESR)	R1	如下表所示	-40°C — +85°C, DL = 100μW
频率老化	f_age	±5 × 10-6 / year Max.	+25°C,第一年
