Transko晶振,石英晶振,1X5晶振,3X8晶振,2X6晶振,圆柱表晶

频率：32.768KHZ

尺寸：1.5 x 5.1mm,2.0 x 6.2mm,3.1 x 8.3mm

我司泰河电子的32.768K音叉型石英晶体谐振器产品具有以下几种规格，∅3*8，∅2*6，我公司所有材料均是来自日本进口，封装测试设备采用日本精工仪器设备，并且从日本聘请高级技术工程师，我司所生产的32.768K晶体具有一致性良好，频率稳定度高，耐抗震强，每批次出厂均采用24小时老化测试，产品精度分为以下几种±20ppm，±10ppm，±5ppm

咨询热线：0755-27872782

相关产品说明下载PDF资料

Transko晶振,石英晶振,1X5晶振,3X8晶振,2X6晶振,圆柱表晶， Transko Electronics, inc.是一家位于加利福尼亚州阿纳海姆的通过ISO 9001：2008认证的变频控制设备解决方案供应商。通过质量和经验，我们得到了援助。

自1992年以来，其他许多其他公司。

让我们分开的是Transko Advantage - 我们的快速交付能力。这使我们能够在72小时内提供产品，而我们高度积极的销售人员为您的频率控制要求提供优异的定价和解决方案。通过结合我们杰出员工的知识和广泛背景，我们能够解决和定制您的特定项目或设计需求。

Transko团队导向的环境和高效的生产人员不断让我们的客户满意，并使我们能够提供最好的支持。Transko晶振,石英晶振,1X5晶振,3X8晶振,2X6晶振,圆柱表晶 TH-1 890

我公司所生产的音叉石英晶振具有电阻小，高低温稳定性能变化不大，在恶劣环境中均能保持正常工作，精度性能优越等特点，主要采用了高精度晶片的抛光技术：是目前晶片研磨技术中表面处理技术的最高技术，最终使晶片表面更光洁，平行度及平面度更好，降低谐振电阻，提高Q值。从而达到一般研磨所达不到的产品性能，使石英晶体元器件的等效电阻等更接近理论值，使石英晶体元器件可在更低功耗下工作。使用先进的牛顿环及单色光的方法去检测晶片表面的状态。Transko晶振,石英晶振,1X5晶振,3X8晶振,2X6晶振,圆柱表晶

我司泰河电子主要生产的32.768K音叉型石英晶体谐振器产品具有以下几种规格，∅3*8，∅2*6，我公司所有材料均是来自日本进口，封装测试设备采用日本精工仪器设备，并且从日本聘请高级技术工程师，我司所生产的32.768K晶体具有一致性良好，频率稳定度高，耐抗震强，每批次出厂均采用24小时老化测试，产品精度分为以下几种±20ppm，±10ppm，±5ppm，也可以根据客户需求特殊分为+偏差，或者-偏差，产品使用温度高温可达到+70°低温可达到-40°产品被广泛应用到比较高端的汽车电子产品，民用产品有家用电器，智能笔记本，MP3，MP4多功能播放器，智能手表等产品。Transko晶振,石英晶振,1X5晶振,3X8晶振,2X6晶振,圆柱表晶 TH-2 890

Transko晶振规格	单位	1X5晶振频率范围		石英晶振基本条件
标准频率	f_nom	32.768KHZ	标准频率
储存温度	T_stg	-40°C ～85°C	裸存
工作温度	T_use	-20°C ～ +70°C	标准温度
激励功率	DL	1.0μW Max.	推荐:1μW ～ 100μW
频率公差	f_— l	±50 × 10^-6 (标准), (±15 × 10^-6 ～ ±50 × 10^-6 可用)	+25°C 对于超出标准的规格说明,请联系我们以便获取相关的信息, http://www.smdcrystal.com/
频率温度特征	f_tem	±30 × 10^-6/-20°C ～ +70°C	超出标准的规格请联系我们.
负载电容	CL	12.5PF	不同负载电容要求,请联系我们.
串联电阻(ESR)	R₁	如下表所示	-40°C — +85°C, DL = 100μW
频率老化	f_age	±5 × 10^-6 / year Max.	+25°C,第一年

Transko晶振规格	单位	2X6晶振频率范围		石英晶振基本条件
标准频率	f_nom	32.768kHz (30kHz ~ 360kHz available)	标准频率
储存温度	T_stg	-55°C ～125°C	裸存
工作温度	T_use	-20°C ～ +70°C	标准温度
激励功率	DL	1.0μW Max.	推荐:1μW ～ 100μW
频率公差	f_— l	±50 × 10-6 (标准), (±15 × 10-6 ～ ±50 × 10-6 可用)	+25°C 对于超出标准的规格说明,请联系我们以便获取相关的信息,http://www.smdcrystal.com/
频率温度特征	f_tem	±30 × 10-6/-20°C ～+70°C	超出标准的规格请联系我们.
负载电容	CL	12.5PF	不同负载电容要求,请联系我们.
串联电阻(ESR)	R1	如下表所示	-40°C — +85°C, DL = 100μW
频率老化	f_age	±5 × 10-6 / year Max.	+25°C,第一年

Transko晶振规格	单位	3X8晶振频率范围		石英晶振基本条件
标准频率	f_nom	32.768kHz (30kHz ~350kHz available)	标准频率
储存温度	T_stg	-55°C ～125°C	裸存
工作温度	T_use	-40°C ～ +85°C	标准温度
激励功率	DL	1.0μW Max.	推荐:1μW ～ 100μW
频率公差	f_— l	±50 × 10-6 (标准), (±15 × 10-6 ～ ±50 × 10-6 可用)	+25°C 对于超出标准的规格说明,请联系我们以便获取相关的信息,http://www.smdcrystal.com/
频率温度特征	f_tem	±30 × 10-6/-20°C ～+70°C	超出标准的规格请联系我们.
负载电容	CL	12.5PF	不同负载电容要求,请联系我们.
串联电阻(ESR)	R1	如下表所示	-40°C — +85°C, DL = 100μW
频率老化	f_age	±5 × 10-6 / year Max.	+25°C,第一年

TH-3 890

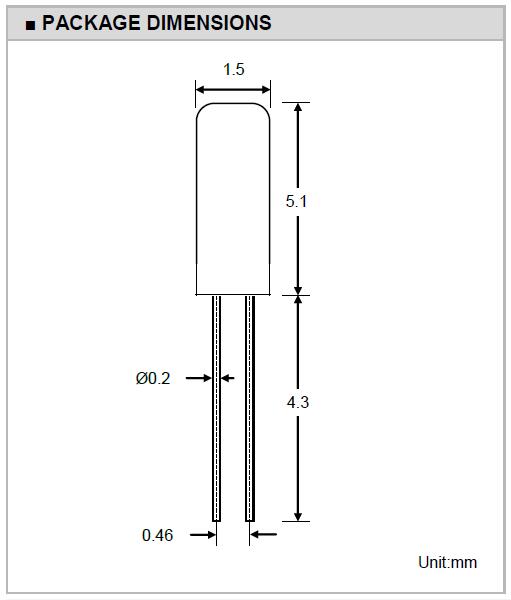

1X5

2X6

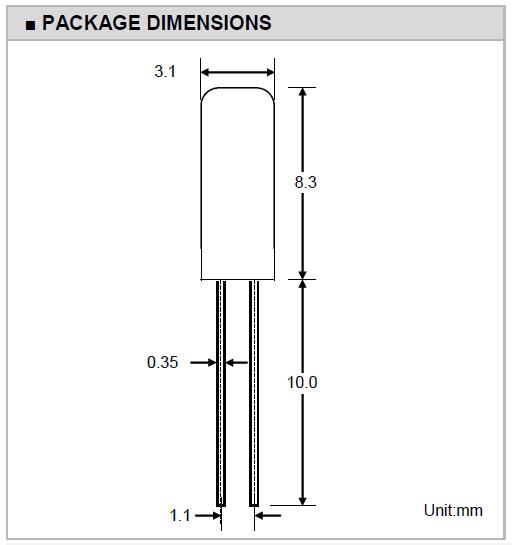

3X8

TH-4 890

卤化合物，Transko晶振,石英晶振,1X5晶振,3X8晶振,2X6晶振,圆柱表晶

请勿在卤素气体环境下使用产品。即使少量的卤素气体，比如在空气中的氯气内或封装所用金属部件内，都可能产生腐蚀。同时，请勿使用任何会释放出卤素气体的树脂。

静电

过高的静电可能会损坏产品，请注意抗静电条件。请为容器和封装材料选择导电材料。在处理的时候，请使用电焊枪和无高电压泄漏的测量电路，并进行接地操作。

在设计时

机械振动的影响

当石英晶体谐振器产品上存在任何给定冲击或受到周期性机械振动时，比如：压电扬声器，压电蜂鸣器，以及喇叭等，输出频率和幅度会受到影响。这种现象对通信器材通信质量有影响。尽管晶体产品设计可最小化这种机械振动的影响，我们推荐事先检查并按照下列安装指南进行操作。

PCB设计指导

(1) 理想情况下，机械蜂鸣器应安装在一个独立于晶体器件的PCB板上。如果您安装在同一个PCB板上，最好使用余量或切割PCB。当应用于PCB板本身或PCB板体内部时，机械振动程度有所不同。建议遵照内部板体特性。

(2) 在设计时请参考相应的推荐封装。

(3) 在使用焊料助焊剂时，按JIS标准(JIS C 60068-2-20/IEC 60,068-2-20).来使用。

(4) 请按JIS标准(JIS Z 3282, Pb 含量 1000ppm, 0.1wt% 或更少)来使用无铅焊料。Transko晶振,石英晶振,1X5晶振,3X8晶振,2X6晶振,圆柱表晶 TH-5 890

质量方针

已实施质量体系以满足国家和国际质量体系要求。

质量体系符合ISO 9001：2008的要求，并不断提高质量管理体系的有效性。

Transko Electronics，Inc.的既定政策是提供优质的产品和服务，始终如一地满足客户的需求。Transko Electronics，Inc.

不断致力于持续改进。Transko电子公司认识到这一点员工的发展以及他们的支持是实现产品质量始终如一，最终达到客户满意度的最重要因素。

对此政策的承诺几乎涉及Transko Electronics，Inc.

业务及其员工的各个方面。本政策的目标是通过实施质量手册，质量程序和工作指令中记录的系统来实现的。

质量方针和相关的质量目标在每次管理评审会议中制定并审核，并且由我们组织的各级进行传达和理解- 以实现本质量方针目标的持续适宜性和有效性。Transko晶振,石英晶振,1X5晶振,圆柱表晶 TH-6 890
