Transko晶振,贴片晶振,CS53A晶振,5032宽频晶振

频率:7.3728MHz - 270.000MHz

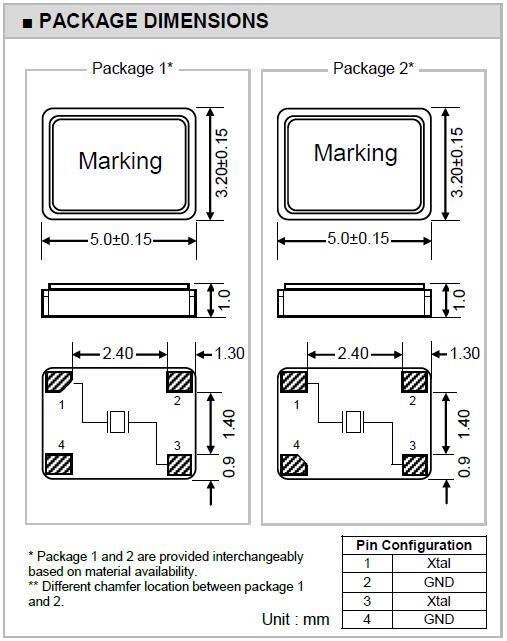

尺寸:5.0 x 3.2 x 1.0mm

无论是3225mm尺寸或者是2520mm尺寸的贴片石英晶振,内部的石英晶片,研磨镀层等技术,均需要采用机器设备运行,那么尺寸如此之小的晶体内部的晶片又是怎样处理的呢?首先,通过滚筒倒边,主要是为了去除晶片的边缘效应,在实际操作中机器运动方式设计、滚筒的曲率半径、滚筒的长短、使用的研磨砂的型号、多少、填充物种类及多少等各项设计必须合理,有一项不完善都会使晶片的边缘效应不能去除,而晶片的谐振电阻过大,用在电路中Q值过小,从而电路不能振动或振动了不稳定。

咨询热线:0755-27872782

导航栏

    Transko晶振,贴片晶振,CS53A晶振,5032宽频晶振 2001- 获得ISO 9001质量认证

    2003 - OCXO线路介绍

    2004- 引入VCO线

    2005- 扩展到加利福尼亚州阿纳海姆的一个更大的设施

    2006 - 推出LVDSLVPECL产品

    2007- 收购Saunders 280BLeCroy Waver-runner范围以扩大质量控制

    2008- 介绍了第三层TCXO系列

    2009- 引进了Saw Filter产品系列

    2010 - 收购SMD可编程振荡器设备以扩展快速转向产品线。

    2010 - 收购高端SMD计数器以提高生产效率

    2012- 扩展到加利福尼亚州阿纳海姆的一个更大的设施

    2016 - 收购Cal Crystal Labs Comclok的资产,Transko晶振,贴片晶振,CS53A晶振,5032宽频晶振TH-1 890

      无论是3225mm尺寸或者是2520mm尺寸的石英贴片晶振,内部的石英晶片,研磨镀层等技术,均需要采用机器设备运行,那么尺寸如此之小的晶体内部的晶片又是怎样处理的呢?首先,通过滚筒倒边,主要是为了去除晶片的边缘效应,在实际操作中机器运动方式设计、滚筒的曲率半径、滚筒的长短、使用的研磨砂的型号、多少、填充物种类及多少等各项设计必须合理,有一项不完善都会使晶片的边缘效应不能去除,而晶片的谐振电阻过大,用在电路中Q值过小,从而电路不能振动或振动了不稳定。Transko晶振,贴片晶振,CS53A晶振,5032宽频晶振

    2520mm体积的晶振,可以说是目前小型数码产品的福音,目前超小型的智能手机里面所应用的就是小型的石英晶振,该产品最适用于无线通讯系统,无线局域网,已实现低相位噪声,低电压,低消费电流和高稳定度,超小型,质量轻等产品特点,产品本身编带包装方式,可对应自动高速贴片机应用,以及高温回流焊接(产品无铅对应),为无铅产品.Transko晶振,贴片晶振,CS53A晶振,5032宽频晶振TH-2 890

Transko晶振规格

单位

CS53A晶振频率范围

石英晶振基本条件

标准频率

f_nom

7.3728-270MHz

标准频率

储存温度

T_stg

-55°C 105°C

裸存

工作温度

T_use

-40°C +85°C

标准温度

激励功率

DL

500μW Max.

推荐:1μW 100μW

频率公差

f_— l

±50 × 10-6 (标准),
(±15 × 10-6
±50 × 10-6 可用)

+25°C 对于超出标准的规格说明,请联系我们以便获取相关的信息, http://www.smdcrystal.com/

频率温度特征

f_tem

±50 × 10-6/25°C

超出标准的规格请联系我们.

负载电容

CL

18PF

不同负载电容要求,请联系我们.

串联电阻(ESR)

R1

如下表所示

-40°C —  +85°C, DL = 100μW

频率老化

f_age

±3 × 10-6 / year Max.

+25°C,第一年

TH-3 890

CS53A

TH-4 890

    晶振使用注意事项,Transko晶振,贴片晶振,CS53A晶振,5032宽频晶振

    使用每种产品时,请在产品规格说明或产品目录规定使用条件下使用。

    晶体产品的设计和生产满足它的规格书。通过严格的出厂前可靠性测试以提供高质量高可靠性的产品.但是为了产品的品质和可靠性,必须在适当的条件下存储,安 装,运输。请注意以下的注意事项并在最佳的条件下使用产品,我们将对于客户按自己的判断而使用产品所导致的不良不负任何责任。

    所有产品的共同点

    抗冲击

    晶体产品可能会在某些条件下受到损坏。例如从桌上跌落或在贴装过程中受到冲击。如果产品已受过冲击请勿使用。

    辐射

    暴露于辐射环境会导致产品性能受到损害,因此应避免照射。

    化学制剂 / pH值环境

    请勿在PH值范围可能导致腐蚀或溶解产品或包装材料的环境下使用或储藏这些产品。

    粘合剂

    请勿使用可能导致产品所用的封装材料,终端,组件,玻璃材料以及气相沉积材料等受到腐蚀的胶粘剂。

    (比如,氯基胶粘剂可能腐蚀一个晶体单元的金属“盖”,从而破坏密封质量,降低性能。)Transko晶振,贴片晶振,CS53A晶振,5032宽频晶振TH-5 890

    质量方针,Transko晶振,贴片晶振,CS53A晶振,5032宽频晶振

    已实施质量体系以满足国家和国际质量体系要求。

    质量体系符合ISO 9001:2008的要求,并不断提高质量管理体系的有效性。

    Transko Electronics,Inc.的既定政策是提供优质的产品和服务,始终如一地满足客户的需求。Transko Electronics,Inc.

    不断致力于持续改进。Transko电子公司认识到这一点员工的发展以及他们的支持是实现产品质量始终如一,最终达到客户满意度的最重要因素。

    对此政策的承诺几乎涉及Transko Electronics,Inc.

    业务及其员工的各个方面。本政策的目标是通过实施质量手册,质量程序和工作指令中记录的系统来实现的。

    质量方针和相关的质量目标在每次管理评审会议中制定并审核,并且由我们组织的各级进行传达和理解- 以实现本质量方针目标的持续适宜性和有效性。Transko晶振,贴片晶振,CS53A晶振,5032宽频晶振TH-6 890
