Wi2wi晶振,贴片晶振,C6晶振,美国6035晶振

频率：8-110MHZ

尺寸：6x3.5x1.1mm

低频晶振可从7.98MHz起对应,小型,超薄型具备强防焊裂性,石英晶体在极端严酷的环境条件下也能发挥稳定的起振特性,产品本身具有耐热,耐振,耐撞击等优良的耐环境特性,满足无铅焊接以及高温回流温度曲线要求,符合AEC-Q200标准.

咨询热线：0755-27872782

相关产品说明下载PDF资料

Wi2wi晶振,贴片晶振,C6晶振,美国6035晶振， Wi2Wi是一家垂直整合的全球设计商，集成商和无线技术解决方案制造商，适用于各种高端全球市场。该公司的产品套件包括无线连接解决方案，频率控制产品以及用于航空电子设备的RF和微波滤波器; 空间; 军事; 防御; 政府; 基础设施; 产业; 汽车; 医疗; 通信; 移动无线电; 物联网（IoT）; 个人导航设备和高级消费者应用。

在美国的战略地位，公司总部以及无线连接和全球导航卫星系统（GNSS）解决方案的设计和工程总部位于加利福尼亚州的圣何塞，位于硅谷的中心地带。Wi2Wi的先进制造和操作以及定时设备，频率控制器和射频和微波滤波器的设计和工程设计都位于北美工业带的威斯康星州米德尔顿。Wi2Wi提供广泛的“开箱即用”和定制解决方案产品系列，利用其技术以及与行业领先的芯片和供应链公司的一级全球合作伙伴关系，为全球众多最大和最具创新性的公司提供服务，其中包括300多名“蓝筹”客户。Wi2wi晶振,贴片晶振,C6晶振,美国6035晶振 TH-1 890

超小型石英晶片的设计：石英晶片的长宽尺寸已要求在±0.00２mm内，由于晶片很小导致晶体的各类寄生波(如长度伸缩振动，面切变振动)与主振动(厚度切变振动)的耦合加强，从而造成如若晶片的长度或宽度尺寸设计不正确、使得振动强烈耦合导致晶片不能正常工作，从而导致产品在客户端不能正常使用，研发及生产超小型石英晶体元器件完成晶片的设计特别是外形尺寸的设计是首要需解决的技术问题，公司在此方面通过理论与实践相结合，模拟出一整套此晶片设计的计算机程序，该程序晶片外形尺寸已全面应用并取得很好的效果。超小型表面贴片型SMD晶振,最适合使用在汽车电子领域中,也是特别要求高可靠性的引擎控制用CPU的时钟部分.

低频晶振可从7.98MHz起对应,小型,超薄型具备强防焊裂性,石英晶体在极端严酷的环境条件下也能发挥稳定的起振特性,产品本身具有耐热,耐振,耐撞击等优良的耐环境特性,满足无铅焊接以及高温回流温度曲线要求,符合AEC-Q200标准.Wi2wi晶振,贴片晶振,C6晶振,美国6035晶振 TH-2 890

Wi2wi晶振规格	单位	C6晶振频率范围		石英晶振基本条件
标准频率	f_nom	8-110MHZ	标准频率
储存温度	T_stg	-55 to +125°C	裸存
工作温度	T_use	0 to +70°C	标准温度
激励功率	DL	100μW Max.	推荐:1μW ～ 100μW
频率公差	f_— l	±50 × 10^-6 (标准), (±15 × 10^-6 ～ ±50 × 10^-6 可用)	+25°C 对于超出标准的规格说明,请联系我们以便获取相关的信息, http://www.smdcrystal.com/
频率温度特征	f_tem	±50 × 10^-6/25°C	超出标准的规格请联系我们.
负载电容	CL	18PF	不同负载电容要求,请联系我们.
串联电阻(ESR)	R₁	如下表所示	-40°C — +85°C, DL = 100μW
频率老化	f_age	±5 × 10^-6 / year Max.	+25°C,第一年

TH-3 890

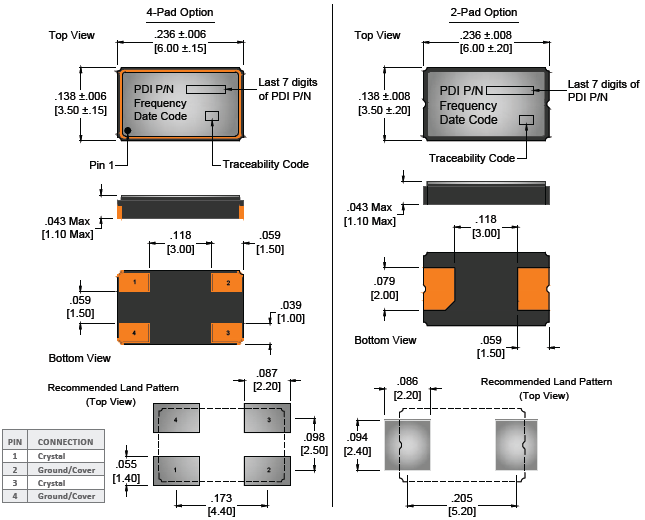

C6 6035

TH-4 890

晶振使用注意事项，Wi2wi晶振,贴片晶振,C6晶振,美国6035晶振

使用每种产品时，请在产品规格说明或产品目录规定使用条件下使用。

晶体产品的设计和生产满足它的规格书。通过严格的出厂前可靠性测试以提供高质量高可靠性的产品.但是为了产品的品质和可靠性，必须在适当的条件下存储，安装，运输。请注意以下的注意事项并在最佳的条件下使用产品，我们将对于客户按自己的判断而使用产品所导致的不良不负任何责任。

所有产品的共同点

抗冲击

晶体产品可能会在某些条件下受到损坏。例如从桌上跌落或在贴装过程中受到冲击。如果产品已受过冲击请勿使用。

辐射

暴露于辐射环境会导致产品性能受到损害，因此应避免照射。

化学制剂 / pH值环境

请勿在PH值范围可能导致腐蚀或溶解产品或包装材料的环境下使用或储藏这些产品。

粘合剂

请勿使用可能导致产品所用的封装材料，终端，组件，玻璃材料以及气相沉积材料等受到腐蚀的胶粘剂。

（比如，氯基胶粘剂可能腐蚀一个晶体单元的金属“盖”，从而破坏密封质量，降低性能。）Wi2wi晶振,贴片晶振,C6晶振,美国6035晶振 TH-5 890

Wi2Wi是一家垂直整合的全球制造商，向全球市场提供无线连接解决方案，定位和导航解决方案，定时设备，频率控制器和微波滤波器。Wi2Wi提供基于2.4GHz Wi-Fi 802.11 b / g / n，双频WiFi 802.11 ac / a / b / g / n（2.4 / 5GHz），Wifi 802.11 bgn和蓝牙多协议，802.11 abgn / ac + BLE 4.2 和蓝牙BLE模块，并被物联网（IoT）和工业物联网（IIoT / M2M）市场广泛接受。这些Wi2Wi的托管，嵌入式和MCU嵌入式模块和子系统架构满足了每个客户对各个细分市场的独特技术要求; 医疗，家庭/楼宇自动化，零售，医疗，汽车后市场等。Wi2Wi的定位模块解决方案支持多星座GPS，GLONASS，SBAS和QZSS。

Wi2Wi通过其“PDI”品牌石英晶体，晶体振荡器，晶体滤波器和MILPRF55310认证的QPL振荡器在航空电子，航天，工业和军事市场享有盛誉。，MIL PRF 3098认证的晶体和太空合格振荡器。Wi2wi晶振,贴片晶振,C6晶振,美国6035晶振 TH-6 890
