Wi2wi晶振,贴片晶振,L1晶振,49S/49SMD晶振

频率：4-100MHZ

尺寸：11.40x4.70x3.20mm

智能手机晶振,产品具有高精度超小型的表面贴片型石英晶体振荡器,最适用于移动通信终端的基准时钟等移动通信领域.比如智能手机,无线通信,卫星导航,平台基站等较高端的数码产品,晶振本身小型,薄型具备各类移动通信的基准时钟源用频率,贴片晶振具有优良的电气特性,耐环境性能适用于移动通信领域,满足无铅焊接的高温回流温度曲线要求.

咨询热线：0755-27872782

相关产品说明下载PDF资料

Wi2wi晶振,贴片晶振,L1晶振,49S/49SMD晶振， Wi2Wi是一家垂直整合的全球设计商，集成商和无线技术解决方案制造商，适用于各种高端全球市场。该公司的产品套件包括无线连接解决方案，频率控制产品以及用于航空电子设备的RF和微波滤波器; 空间; 军事; 防御; 政府; 基础设施; 产业; 汽车; 医疗; 通信; 移动无线电; 物联网（IoT）; 个人导航设备和高级消费者应用。

在美国的战略地位，公司总部以及无线连接和全球导航卫星系统（GNSS）解决方案的设计和工程总部位于加利福尼亚州的圣何塞，位于硅谷的中心地带。Wi2Wi的先进制造和操作以及定时设备，频率控制器和射频和微波滤波器的设计和工程设计都位于北美工业带的威斯康星州米德尔顿。Wi2Wi提供广泛的“开箱即用”和定制解决方案产品系列，利用其技术以及与行业领先的芯片和供应链公司的一级全球合作伙伴关系，为全球众多最大和最具创新性的公司提供服务，其中包括300多名“蓝筹”客户。Wi2wi晶振,贴片晶振,L1晶振,49S/49SMD晶振 TH-1 890

6035mm，5032mm，4025mm贴片晶振系列，其产品晶体晶片采用了真空退火技术：高真空退火处理是消除在加工过程中产生的应力及轻微表面缺陷。在PLC控制程序中输入已设计好的温度曲线，使真空室温度跟随设定曲线对晶体组件进行退火，通过合理的真空退火技术可提高产品的主要参数的稳定性，提高产品的年老化特性。

智能手机晶振,产品具有高精度超小型的表面贴片型石英晶体振荡器,最适用于移动通信终端的基准时钟等移动通信领域.比如智能手机,无线通信,卫星导航,平台基站等较高端的数码产品,晶振本身小型,薄型具备各类移动通信的基准时钟源用频率,贴片晶振具有优良的电气特性,耐环境性能适用于移动通信领域,满足无铅焊接的高温回流温度曲线要求.Wi2wi晶振,贴片晶振,L1晶振,49S/49SMD晶振 TH-2 890

Wi2wi晶振规格	单位	L1晶振频率范围		石英晶振基本条件
标准频率	f_nom	4-100MHZ	标准频率
储存温度	T_stg	-55 to +125°C	裸存
工作温度	T_use	0 to +70°C	标准温度
激励功率	DL	100μW Max.	推荐:1μW ～ 100μW
频率公差	f_— l	±50 × 10^-6 (标准), (±15 × 10^-6 ～ ±50 × 10^-6 可用)	+25°C 对于超出标准的规格说明,请联系我们以便获取相关的信息, http://www.smdcrystal.com/
频率温度特征	f_tem	±50 × 10^-6/25°C	超出标准的规格请联系我们.
负载电容	CL	18PF	不同负载电容要求,请联系我们.
串联电阻(ESR)	R₁	如下表所示	-40°C — +85°C, DL = 100μW
频率老化	f_age	±5 × 10^-6 / year Max.	+25°C,第一年

TH-3 890

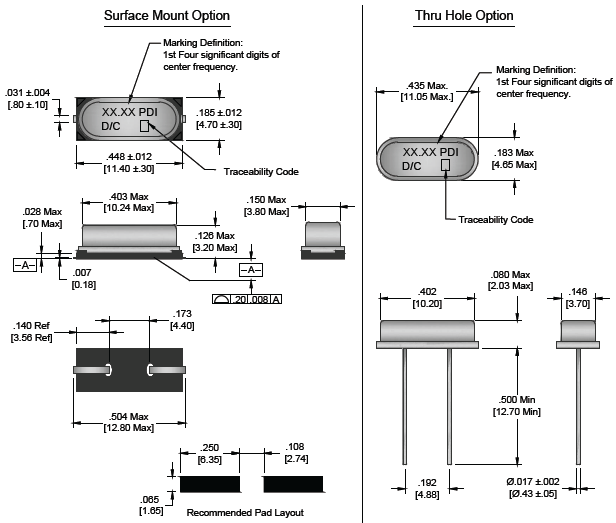

L1 11.4_4.7mm 49SMD

TH-4 890

超声波清洗，Wi2wi晶振,贴片晶振,L1晶振,49S/49SMD晶振

（1）使用AT-切割晶体和表面声波（SAW）谐振器/滤波器的产品，可以通过超声波进行清洗。但是，在某些条件下，晶体特性可能会受到影响，而且内部线路可能受到损坏。确保已事先检查系统的适用性。

（2）使用音叉晶体和陀螺仪传感器的产品无法确保能够通过超声波方法进行清洗，因为晶体可能受到破坏。

（3）请勿清洗开启式产品

（4）对于可清洗产品，应避免使用可能对产品产生负面影响的清洗剂或溶剂等。

（5）焊料助焊剂的残留会吸收水分并凝固。这会引起诸如位移等其它现象。这将会负面影响产品的可靠性和质量。请清理残余的助焊剂并烘干PCB。

操作

请勿用镊子或任何坚硬的工具，夹具直接接触IC的表面。

使用环境（温度和湿度）

请在规定的温度范围内使用产品。这个温度涉及本体的和季节变化的温度。在高湿环境下，会由于凝露引起故障。请避免凝露的产生。

晶体单元/谐振器

激励功率

在晶体单元上施加过多驱动力，会导致产品特性受到损害或破坏。电路设计必须能够维持适当的激励功率（请参阅“激励功率”章节内容）。

负极电阻

除非振荡回路中分配足够多的负极电阻，否则振荡或振荡启动时间可能会增加（请参阅“关于振荡”章节内容）。

负载电容

振荡电路中负载电容的不同，可能导致振荡频率与设计频率之间产生偏差。试图通过强力调整，可能只会导致不正常的振荡。在使用之前，请指明该振动电路的负载电容（请参阅“负载电容”章节内容）。Wi2wi晶振,贴片晶振,L1晶振,49S/49SMD晶振 TH-5 890

Wi2Wi是一家垂直整合的全球制造商，向全球市场提供无线连接解决方案，定位和导航解决方案，定时设备，频率控制器和微波滤波器。Wi2Wi提供基于2.4GHz Wi-Fi 802.11 b / g / n，双频WiFi 802.11 ac / a / b / g / n（2.4 / 5GHz），Wifi 802.11 bgn和蓝牙多协议，802.11 abgn / ac + BLE 4.2 和蓝牙BLE模块，并被物联网（IoT）和工业物联网（IIoT / M2M）市场广泛接受。这些Wi2Wi的托管，嵌入式和MCU嵌入式模块和子系统架构满足了每个客户对各个细分市场的独特技术要求; 医疗，家庭/楼宇自动化，零售，医疗，汽车后市场等。Wi2Wi的定位模块解决方案支持多星座GPS，GLONASS，SBAS和QZSS。

Wi2Wi通过其“PDI”品牌石英晶体，晶体振荡器，晶体滤波器和MILPRF55310认证的QPL振荡器在航空电子，航天，工业和军事市场享有盛誉。，MIL PRF 3098认证的晶体和太空合格振荡器。Wi2wi晶振,贴片晶振,L1晶振,49S/49SMD晶振 TH-6 890
