Cardinal晶振,石英晶振,C11晶振,水晶时钟振荡器

频率：1.000-100.000MHZ

尺寸：20.8*13.2*5.08mm,13.2*13.2*5.6mm

引线型压电石英晶体采用全新自动生产设备，严格的对每颗晶体各项参数指标检测把关，比如电阻的测量技术：引进一批先进的检测仪器，准确度达到±1ppm（国标标准）。在测量应用上制定一套标准的测量方法保证测量的准确性、仪器的精度、测试的一致性。如下方面都会对测量结果带来影响引脚焊接型石英晶体元件.工厂仓库长时间大量库存常用频点,.高精度的频率和晶振本身更低的等效串联电阻.常用负载电容,49/S石英晶振,因插件型镜头成本更低和更高的批量生产能力.主要应用于电视,机顶盒,LCDM和游戏机家用常规电器数码产品等的最佳选择.符合RoHS/无铅.

咨询热线：0755-27872782

相关产品说明下载PDF资料

Cardinal晶振,石英晶振,C11晶振,水晶时钟振荡器， Cardinal Components公司除了在晶体，振荡器，TCXO晶振和VCXO石英基于时钟产品的商品市场上的竞争对手外，还有哪些产品？

在Cardinal Components，Inc.自1986年以来，我们一直向北美，欧洲和亚洲的电子行业供应最优质的石英晶体和振荡器。在我们的历史中，我们与许多客户保持着长期的合作关系。他们回来是因为他们知道，不管挑战如何，Cardinal都能完成工作！

通过ISO-9001：2008认证，Cardinal致力于为我们的客户提供最优质的产品，技术支持和卓越的服务。我们的工程人员可以回答您的问题，并为新产品和现有产品提供设计帮助。我们提供灵活的交付计划，例如JIT和订单备货，因此消除了供应问题。

Cardinal的定价和交付时间在晶体元件行业中最具竞争力。销售代表，分销商和专门的内部销售部门专注于提供高水平的服务以满足您的需求。红衣主教的区别不仅仅是我们的产品范围或我们的技术能力。您可以信赖的稳定可靠的性能是我们公司与众不同之处。Cardinal晶振,石英晶振,C11晶振,水晶时钟振荡器 TH-1 890

插件石英晶振最适合用于比较低端的电子产品,比如儿童玩具,普通家用电器,即使在汽车电子领域中也能使产品高可靠性的使用.并且可用于安全控制装置的CPU时钟信号发生源部分,好比时钟单片机上的石英晶振,在极端严酷的环境条件下,晶振也能正常工作,具有稳定的起振特性,高耐热性,耐热循环性和耐振性等的高可靠性能,由于在49/S形晶体谐振器的底部装了树脂底座,就可作为产品电气特性和高可靠性无受损的表面贴片型晶体谐振器使用,满足无铅焊接的回流温度曲线要求.Cardinal晶振,石英晶振,C11晶振,水晶时钟振荡器

引线型压电石英晶体采用全新自动生产设备，严格的对每颗晶体各项参数指标检测把关，比如电阻的测量技术：引进一批先进的检测仪器，准确度达到±1ppm（国标标准）。在测量应用上制定一套标准的测量方法保证测量的准确性、仪器的精度、测试的一致性。如下方面都会对测量结果带来影响引脚焊接型石英晶体元件.工厂仓库长时间大量库存常用频点,.高精度的频率和晶振本身更低的等效串联电阻.常用负载电容,49/S石英晶振,因插件型镜头成本更低和更高的批量生产能力.主要应用于电视,机顶盒,LCDM和游戏机家用常规电器数码产品等的最佳选择.符合RoHS/无铅.Cardinal晶振,石英晶振,C11晶振,水晶时钟振荡器 TH-2 890

Cardinal晶振规格	单位	C11晶振频率范围		石英晶振基本条件
标准频率	f_nom	1.000-100.000MHZ	标准频率
储存温度	T_stg	-30°C - +85°C	裸存
工作温度	T_use	-10 - + 70ºC	标准温度
激励功率	DL	100μW Max.	推荐:1μW ～ 100μW
频率公差	f_— l	±30 × 10^-6 (标准), (±15 × 10^-6 ～ ±30 × 10^-6 可用)	+25°C 对于超出标准的规格说明,请联系我们以便获取相关的信息, http://www.smdcrystal.com/
频率温度特征	f_tem	±30 × 10^-6/25°C	超出标准的规格请联系我们.
负载电容	CL	8pF, 10pF	不同负载电容要求,请联系我们.
串联电阻(ESR)	R₁	如下表所示	-40°C — +85°C, DL = 100μW
频率老化	f_age	±5 × 10^-6 / year Max.	+25°C,第一年

TH-3 890

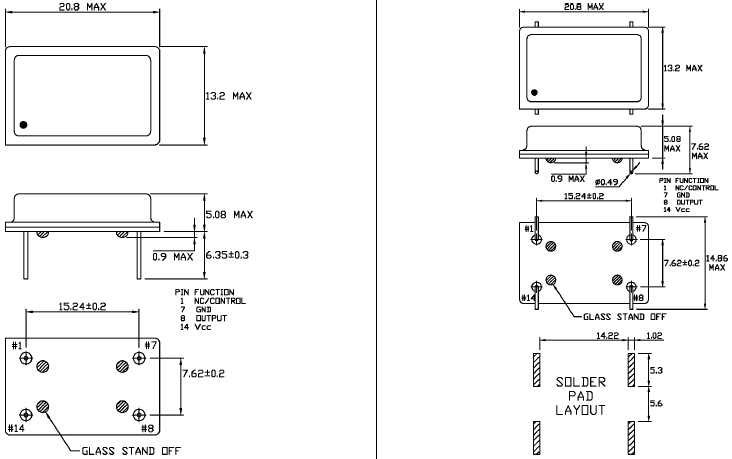

C11 20.8_13.2mm 13.2_13.2mm OSC1

C11 20.8_13.2mm 13.2_13.2mm OSC

TH-4 890

6.MEMS和石英振荡器的冲击和振动性能比较，Cardinal晶振,石英晶振,C11晶振,水晶时钟振荡器

介绍

所有电子产品在使用期间都会受到冲击和振动。从口袋或背包中携带的移动消费产品所经历的运动到工业设备或航空航天应用的高振动水平，力量范围可以不一样。即使是建筑物中的静止产品也可能会受到附近风扇或其他设备的振动。因此，重要的是要考虑电子元件在冲击和振动情况下的表现。表1显示了各种环境下的典型加速度水平。

冲击和振动会导致组件和外壳的物理损坏，导致PCB组件中的焊点失效，并降低电子组件的性能。时钟振荡器容易受到几种不利影响：石英晶体谐振器受损，振动引起的相位噪声和抖动增加以及冲击引起的频率尖峰。

石英晶体振荡器中的晶体谐振器是悬臂式结构，对振动造成的损害尤其敏感。Cardinal MMD MEMS谐振器基本上更加稳健，有两个原因。

首先，它们的质量比石英谐振器小得多，这减少了由振动引起的加速度施加到谐振器的力。

其次，Cardinal MMD MEMS振荡器的专有设计包括非常坚硬的谐振器结构，这些结构在体模式下可以面内振动，本身具有抗振动的几何形状，振荡器电路设计可最大限度地减少振动下的频率偏移。

测试条件

由于外力可能在方向，持续时间和强度方面有所不同，因此测量振荡器在各种测试条件下的电响应以充分了解它们对冲击和振动的敏感性非常重要。Cardinal MMD评估振荡器对三种不同振动或冲击模式的响应：

（1）正弦振动

（2）随机振动和

（3）脉冲冲击冲击。

经过测试的设备都是商用产品，包括来自Cardinal MMD和竞争对手的基于MEMS的振荡器，以及来自几家制造商的基于石英的振荡器。我们将石英振荡器与表面声波（SAW）声表面滤波器结合在一起，这种谐振器在高工作频率下具有较低的抖动。Cardinal晶振,石英晶振,C11晶振,水晶时钟振荡器 TH-6 890
