Cardinal晶振,石英晶振,CC065H晶振,低频有源晶振

频率：13.7KHz-100.00MHz

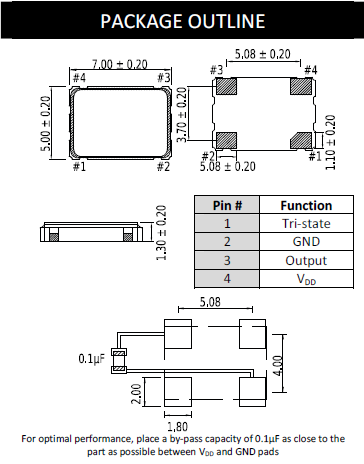

尺寸：7.0*5.0*1.3mm

有源晶振,是只晶体本身起振需要外部电压供应,起振后可直接驱动CMOS 集成电路,产品本身已实现与薄型IC（TSSOP封装,TVSOP封装）同样的1mm厚度,断开时的消费电流是15 µA以下,编带包装方式可对应自动搭载及IR回流焊接（无铅对应）产品有几种电压供选1.8V,2.5V,3V3.3V,5V,以应对不同IC产品需要..

咨询热线：0755-27872782

相关产品说明下载PDF资料

Cardinal晶振,石英晶振,CC065H晶振,低频有源晶振， Cardinal Components公司除了在晶体，振荡器，TCXO晶振和VCXO石英基于时钟产品的商品市场上的竞争对手外，还有哪些产品？

在Cardinal Components，Inc.自1986年以来，我们一直向北美，欧洲和亚洲的电子行业供应最优质的石英晶体和振荡器。在我们的历史中，我们与许多客户保持着长期的合作关系。他们回来是因为他们知道，不管挑战如何，Cardinal都能完成工作！

通过ISO-9001：2008认证，Cardinal致力于为我们的客户提供最优质的产品，技术支持和卓越的服务。我们的工程人员可以回答您的问题，并为新产品和现有产品提供设计帮助。我们提供灵活的交付计划，例如JIT和订单备货，因此消除了供应问题。

Cardinal的定价和交付时间在晶体元件行业中最具竞争力。销售代表，分销商和专门的内部销售部门专注于提供高水平的服务以满足您的需求。红衣主教的区别不仅仅是我们的产品范围或我们的技术能力。您可以信赖的稳定可靠的性能是我们公司与众不同之处。Cardinal晶振,石英晶振,CC065H晶振,低频有源晶振 TH-1 890

插小体积有源石英晶体振荡器，在生产时需要在完全净化车间，在密封的机器设备中测良，封装等技术

1.防止外界气体进入组件体内受到污染和增加应力的产生；

2.使组件在真空下电阻减小；

3.气密性高。此技术为研发及生产超小型、超薄型石英晶体元器必须攻克的关键技术之一。

Cardinal晶振规格	单位	CC065H晶振频率范围		石英晶振基本条件
标准频率	f_nom	13.7KHz-100.00MHz	标准频率
储存温度	T_stg	-55°C - +125°C	裸存
工作温度	T_use	-10 - + 70ºC	标准温度
激励功率	DL	100μW Max.	推荐:1μW ～ 100μW
频率公差	f_— l	±100 × 10^-6 (标准), (±15 × 10^-6 ～ ±100 × 10^-6 可用)	+25°C 对于超出标准的规格说明,请联系我们以便获取相关的信息, http://www.smdcrystal.com/
频率温度特征	f_tem	±100 × 10^-6/25°C	超出标准的规格请联系我们.
负载电容	CL	50pF	不同负载电容要求,请联系我们.
串联电阻(ESR)	R₁	如下表所示	-40°C — +85°C, DL = 100μW
频率老化	f_age	±5 × 10^-6 / year Max.	+25°C,第一年

TH-3 890

CC065H 7050 OSC

TH-4 890

正弦振动，Cardinal晶振,石英晶振,CC065H晶振,低频有源晶振

第一个测试测量的频率范围为15 Hz至2 kHz时对正弦振动的响应。正弦振动的周期性产生频率调制，其在相位噪声频谱中引起杂散，频率偏移于振动频率。为了表征振荡器对振动的敏感性，将振动引起的相位噪声杂散以dBc为单位转换为十亿分之几（ppb）的等效频移，然后用正弦振动的峰值加速度归一化，并以ppb / g表示。

振动测试装置由控制器，功率放大器和振动器组成，如图1和图2所示。每个正弦振动频率（15,30,60,100,300,600,1000和2000 Hz）的峰值加速度为4 g ）。振动频率的每次扫描花费约15至20分钟，并且每个频率点的停留时间约为1分钟。振荡器对外力的响应是各向异性的，即它取决于振动的方向。因此，参考封装上的器件引脚1标记和方向如图1所示，在x，y和z方向上重复测试。图中给出了每个振荡器最差情况下的数据。

随机振动

振荡器在使用过程中可能会经历随机振动，频率范围从几Hz到几kHz。这些振动会增加宽带相位噪声。若干标准规定随机振动曲线的测试条件，该条件随预期的操作环境或测试电子设备的类型而变化错误！未找到参考源..我们根据MIL-STD-883H [2]方法2026进行了测试，因为该标准最适用于电子元件。本标准规定了振动曲线并允许各种强度等级（见图3）。条件B，复合功率等级为7.5 g rms，适用于高振动的移动环境。图1测试装置中的控制器使用数字信号处理来合成指定频率范围内的随机振动。Cardinal晶振,石英晶振,CC065H晶振,低频有源晶振 TH-6 890
