ABRACON晶振,贴片晶振晶振,ABM7晶振,ABM7-25.000MHZ-D2Y-T晶振

频率:8-39.999999MHZ,40-80MHZ

尺寸:6.0 x 3.5 x 1.4mm

二脚SMD陶瓷面贴片晶振,表面陶瓷封装,其实是属于压电石英晶振,是高可靠的环保性能,严格的频率分选,编带盘装,可应用于高速自动贴片机焊接,产品本身设计合理,成本和性能良好,产品被广泛应用于平板电脑,MP5,数码相机,USB接口最佳选择,包含RoHS指令豁免的密封玻璃中的铅.


咨询热线:0755-27872782

AB-1

    Abracon llc成立于199285,其愿景是成为全球顶级制造商,并拥有非并行应用工程和销售支持.为了实现这一愿景,Abracon获得了iso9001 - 2008质量认证,在北美和海外的生产设施和技术合作伙伴中选择了股权投资,建立了与即将到来的技术公司的渠道伙伴关系,并在其加州的位置设立了一个国家的艺术工程实验室.
TH-1 890

     ABRACON晶振,贴片晶振晶振,ABM3晶振,ABM3-12.000MHZ-B2-T晶振二脚SMD陶瓷面贴片晶振,表面陶瓷封装,其实是属于压电石英晶振,是高可靠的环保性能,严格的频率分选,编带盘装,可应用于高速自动贴片机焊接,产品本身设计合理,成本和性能良好,产品被广泛应用于平板电脑,MP5,数码相机,USB接口最佳选择,包含RoHS指令豁免的密封玻璃中的铅.

     6035尺寸贴片晶振系列,在生产时就得对每项生产工艺严格把关,对每项参数做到标准检测,有一项不完善都会使晶片的边缘效应不能去除,而晶片的谐振电阻过大,用在电路中Q值过小,从而电路不能振动或振动不稳定。TH-2 890

Abracon晶振规格

单位

ABM7晶振(贴片晶振)

石英晶振基本条件

标准频率

f_nom

8-39.999999MHZ,40-80MHZ

标准频率

储存温度

T_stg

-40°C +85°C

裸存

工作温度

T_use

-10°C +60°C

标准温度

激励功率

DL

200μW Max.

推荐:1μW 100μW

频率公差

f_— l

±50 × 10-6 (标准),
(±15 × 10-6
±50 × 10-6 可用)

+25°C 对于超出标准的规格说明,请联系我们以便获取相关的信息,http://www.smdcrystal.com/

频率温度特征

f_tem

±30 × 10-6/-20°C +70°C

超出标准的规格请联系我们.

负载电容

CL

12.50PF

不同负载电容要求,请联系我们.

串联电阻(ESR)

R1

如下表所示

-40°C —  +85°C, DL = 100μW

频率老化

f_age

±5 × 10-6 / year Max.

+25°C,第一年

TH-3 890

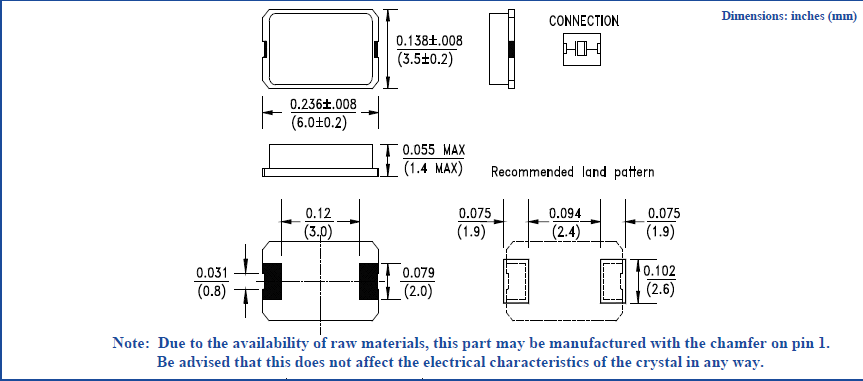

abm7 6.0-3.5-1.4mm

TH-4 890

    石英晶振存储事项

     (1) 在更高或更低温度或高湿度环境下长时间保存晶体产品时,会影响频率稳定性或焊接性。请在正常温度和湿度环境下保存这些晶体产品,并在开封后尽可能进行安装,以免长期储藏。

      正常温度和湿度:

      温度:+15°C 至 +35°C,湿度 25 % RH 至 85 % RH(请参阅“测试点JIS C 60068-1 / IEC 60068-1的标准条件”章节内容)。

      (2) 请仔细处理内外盒与卷带。外部压力会导致卷带受到损坏。
9.安装时注意事项
9.1.耐焊性
加热包装材料至+150°C以上会破坏产品特性或损害产品。如需在+150°C以上焊接晶体产品,建议使用SMD产品。在下列回流条件下,对晶体产品甚至SMD产品使用更高温度,会破坏产品特性。建议使用下列配置情况的回流条件。安装这些产品之前,应检查焊接温度和时间。同时,在安装条件更改的情况下,请再次进行检查。如果需要焊接的晶体产品在下列配置条件下进行焊接,请联系我们以获取耐热的相关信息。
?(1)柱面式产品和DIP产品
型号 焊接条件
[ 柱面式 ]
C-类型,C-2-类型,C-4-类型 +280°C或低于@最大值5 s
请勿加热封装材料超过+150°C
[ 柱面式 ]
CA-301
[ DIP ]
SG-51 / 531, SG-8002DB DC,
RTC-72421 / 7301DG +260°C或低于@最大值 10 s
请勿加热封装材料超过+150°C

(2)SMD产品回流焊接条件(实例)
用于JEDEC J-STD-020D.01回流条件的耐热可用性需个别判断。请联系我们以便获取相关信息。

尽可能使温度变化曲线保持平滑。

TH-5 890

   美国Abracon晶振集团采用对环境尽可能健康的生产工艺,在压电石英晶体、有源晶体、压电陶瓷谐振器,压控晶体振荡器(VCXO)、温补晶体振荡器(TCXO)开发和制造过程中使用对环境健康的、可回收利用的材料,为开发高效的、对环境影响最小的运输系统而工作.

   无论Abracon llc晶振集团在世界何处,其经营都应保证生产过程和产品符合同等的环境标准,确保业务合作伙伴对环境问题同等关注.从事并参与环境领域的研究和开发活动,以公开和客观的方式提供有关其环境影响的信息.ABRACON晶振,贴片晶振晶振,ABM3晶振,ABM3-12.000MHZ-B2-T晶振TH-6 890
