泰艺晶振,贴片晶振,OA晶振,3225晶振

频率：10-250MHZ

尺寸：3.2*2.5*0.9mm

有源晶振,是只晶体本身起振需要外部电压供应,起振后可直接驱动CMOS 集成电路,产品本身已实现与薄型IC（TSSOP封装,TVSOP封装）同样的1mm厚度,断开时的消费电流是15 µA以下,编带包装方式可对应自动搭载及IR回流焊接（无铅对应）产品有几种电压供选1.8V,2.5V,3V3.3V,5V,以应对不同IC产品需要..

咨询热线：0755-27872782

相关产品说明下载PDF资料

台湾泰艺晶振成立于民国89年3月，前身为泰电电业股份有限公司电子部（民国65年设立），泰艺晶振是一家专业晶振,石英晶振,有源晶振,压控晶振等其它频率控制元件制造商。主要产品包括『石英晶振』、『石英晶体振荡器』、『压控晶体振荡器』、『温补晶振』，并且是台湾唯一拥有生产『恒温控制石英振荡器』技术的制造商，完整的晶振产品线提供一次性购足的服务。

泰艺晶振电子清楚知道自身对于同仁、环境、社会及合作伙伴们所肩负的责任与义务，相信透过信息公开与揭露CSR报告书，对建立一个平衡与和谐的利害关系人良性互动网络有帮助，更能促进企业健康稳定的成长。泰艺晶振,贴片晶振,OA晶振,3225晶振 TH-1 890

泰艺晶振,贴片晶振,OA晶振,3225晶振；贴片晶振本身体积小,超薄型石英晶体谐振器,特别适用于有目前高速发展的高端电子数码产品,因为晶振本身小型化需求的市场领域,小型?薄型是对应陶瓷谐振器（偏差大）和普通的石英晶体谐振器（偏差小）的中间领域的一种性价比较出色的产品.产品广泛用于笔记本电脑,无线电话,卫星导航HDD, SSD, USB, Blu-ray等用途,符合无铅焊接的高温回流焊曲线特性.

贴片有源石英晶振是指在普通无源晶体上增加了电压，内部集成了相应IC与电容电阻，需要在净化万级车间生产，并且在密封机器设备中焊接加盖，内部封装模式是指在真空封装区域内进行封装。1.防止外界气体进入组件体内受到污染和增加应力的产生；2.使组件在真空下电阻减小；3.气密性高。此技术为研发及生产超小型、超薄型石英晶体元器必须攻克的关键技术之一。泰艺晶振,贴片晶振,OA晶振,3225晶振

TH-2 890

型号		OA晶振 (LVDS)
输出频率范围		10-250MHZ
标准频率		25/106.25/125/156.25/161.1328/212.5MHZ
电源电压范围		2.5~3.3V
电源电压（Vcc）		+1.8V/+2.6V/+2.8V/+3.0V/+3.3V
消耗电流		+1.5mA max.（f=250MHZ）
待机时电流		-
输出电压		0.8Vp-p min.（f≦250MHz）（削峰正弦波/DC-coupled）
输出负载		10kΩ//10pF
频率稳定度	常温偏差	±1.5×10-6 max.（After 2 reflows）
	温度特性	±1.0×10-6,±2.5×10-6 max./-30~+85℃ ±0.5×10-6,±2.5×10-6 max./-30~+85℃（Option）
	电源电压特性	±0.2×10-6 max.（VCC ±5%）
	负载变化特性	±0.2×10-6 max.（10kΩ//10pF±10%）
	长期变化	±1.0×10-6 max./year
频率控制	控制灵敏度	-
	频率控制极性	-
启动时间		2.0ms max.

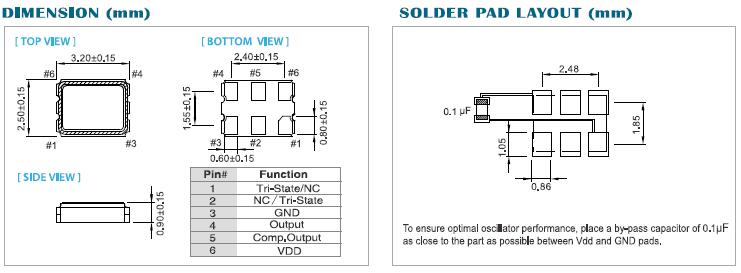

OA 3225

TH-4 890

差分晶振使用注意事项

使用每种有源晶振产品时，请在相应有源晶振产品规格说明或产品目录规定使用条件下使用。泰艺晶振,贴片晶振,OA晶振,3225晶振
石英晶体振荡器产品的设计和生产满足它的规格书。通过严格的出厂前可靠性测试以提供高质量高可靠性的产品.但是为了产品的品质和可靠性，必须在适当的条件下存储，安装，运输。请注意以下的注意事项并在最佳的条件下使用产品，我们将对于客户按自己的判断而使用产品所导致的不良不负任何责任。

所有晶振产品的共同点

抗冲击

石英晶振产品可能会在某些条件下受到损坏。例如从桌上跌落或在贴装过程中受到冲击。如果产品已受过冲击请勿使用。

辐射
暴露于辐射环境会导致产品性能受到损害，因此应避免照射。

化学制剂 / pH值环境

请勿在PH值范围可能导致腐蚀或溶解产品或包装材料的环境下使用或储藏这些产品。

粘合剂

请勿使用可能导致产品所用的封装材料，终端，组件，玻璃材料以及气相沉积材料等受到腐蚀的胶粘剂。（比如，氯基胶粘剂可能腐蚀一个晶体单元的金属“盖”，从而破坏密封质量，降低性能。）

卤化合物
请勿在卤素气体环境下使用产品。即使少量的卤素气体，比如在空气中的氯气内或封装所用金属部件内，都可能产生腐蚀。同时，请勿使用任何会释放出卤素气体的树脂。

静电
过高的静电可能会损坏产品，请注意抗静电条件。请为容器和封装材料选择导电材料。在处理的时候，请使用电焊枪和无高电压泄漏的测量电路，并进行接地操作。 TH-5 890

自从欧盟颁布各项绿色环保指令（如RoHS）后，世界各国已陆续制定公布相关之法令规章，推动「绿色产品」的发展。泰艺晶振电子为了对环境与人类贡献一己之力，导入绿色设计之概念，致力生产符合国际绿色环保指令与客户特殊要求有源晶振,压控晶振,SMD晶振。我们知道，人类的永续发展需要干净的环境，如果我们产品中的物质会对环境造成污染，影响到人类生存的基本条件，不论产品的功能再先进再齐全，也无法对环境与社会带来多大的帮助。泰艺晶振,贴片晶振,OA晶振,3225晶振

泰艺晶振电子秉持「质量至上、创新思维、诚信为本、服务第一」的四大经营理念持续不断努力革新，强化现有体质与创新机制以创造更高的客户价值。
面对环境的剧烈变化，泰艺晶振电子坚持塑造一个安心工作的健康职场，创造幸福员工生活，并使用符合环保要求的设备，以及推动许多节能措施，成为一个爱护环境且保护地球的企业。泰艺晶振,贴片晶振,OA晶振,3225晶振
泰艺晶振电子清楚知道自身对于同仁、环境、社会及合作伙伴们所肩负的责任与义务，相信透过信息公开与揭露CSR报告书，对建立一个平衡与和谐的利害关系人良性互动网络有帮助，更能促进企业健康稳定的成长。
