PLETRONICS晶振,贴片晶振,PE55D晶振,PECL输出晶振

频率:40-325MHZ

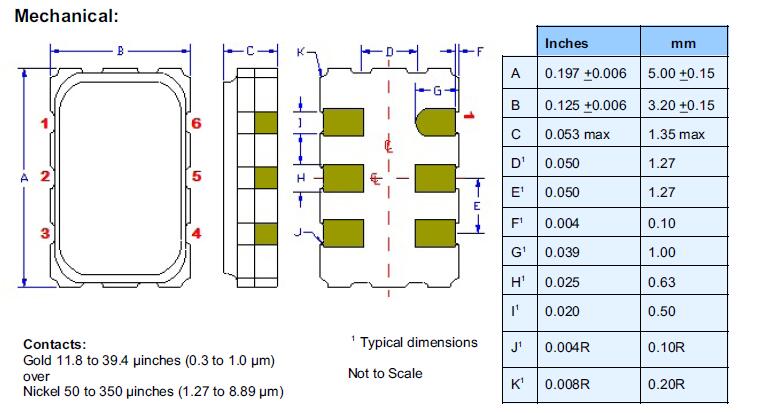

尺寸:5.0*3.2*1.35mm

6035mm5032mm4025mm贴片晶振系列,其产品晶体晶片采用了真空退火技术:高真空退火处理是消除在加工过程中产生的应力及轻微表面缺陷。在PLC控制程序中输入已设计好的温度曲线,使真空室温度跟随设定曲线对晶体组件进行退火,通过合理的真空退火技术可提高产品的主要参数的稳定性,提高产品的年老化特性。

咨询热线:0755-27872782

PLE-1

    PLETRONICS晶振,贴片晶振,PE55D晶振,PECL输出晶振1979,在美国华盛顿州成立了Pletronics公司,主营石英晶振,贴片晶振, 有源晶振,压控振荡器,PXO)普通晶体振荡器,(TCXO)温补晶体振荡器等.

    1981Pletronics晶振公司在韩国建立了一家独资工厂

    1997年通过BSI实现了ISO 9001:1994,符合欧盟环保要求.

    2000年卖掉了韩国工厂.转移到合同制造(铸造厂)

    2001年在华盛顿制造的PECLLVDS振荡器,使用FR4 PCB上的离散组件

    2002年通过BSI实现了ISO 9001:2000,符合欧盟环保要求,开发出高频基本晶体

    2003Pletronics晶振公司在韩国和中国合资经营

    2004年在5x7陶瓷中引入了较低成本的高频率PECLLVDS振荡器,具有低抖动,低电源电压,低功耗等特点.

    2005年第一个合成的PECLLVDS振荡器106.25MHz212.5MHz,高频率石英晶体振荡器具有高稳定性能,低功耗低抖动等特点.适用于高端精密设备中,比如高速光纤网络,北斗卫星等.PLETRONICS晶振,贴片晶振,PE55D晶振,PECL输出晶振TH-1 890

    6035mm,5032mm,4025mm贴片晶振系列,其产品晶体晶片采用了真空退火技术:高真空退火处理是消除在加工过程中产生的应力及轻微表面缺陷。在PLC控制程序中输入已设计好的温度曲线,使真空室温度跟随设定曲线对晶体组件进行退火,通过合理的真空退火技术可提高产品的主要参数的稳定性,提高产品的年老化特性。

    智能手机晶振,产品具有高精度超小型的表面贴片型石英晶体振荡器,最适用于移动通信终端的基准时钟等移动通信领域.比如智能手机,无线通信,卫星导航,平台基站等较高端的数码产品,晶振本身小型,薄型具备各类移动通信的基准时钟源用频率,贴片晶振具有优良的电气特性,耐环境性能适用于移动通信领域,满足无铅焊接的高温回流温度曲线要求.PLETRONICS晶振,贴片晶振,PE55D晶振,PECL输出晶振TH-2 890

PLETRONICS晶振

标示

PE55D晶振

晶振基本信息对照表

标准范围

f0

40-325MHZ



電源電圧

Vcc

2.5V



输出电流

Icc

3.5mA max.

Vcc=2.5V

频率负载

HCSL

15pF

OSC

标准频率偏差

f_tol

±25±25±50×10-6 max.


初期偏差、
周波数温度特性、
電源、負荷変動特性、
経時変化(1年、+25℃時)

输出电压

V

VOH:Vcc×90% min.VOL:Vcc×10% max.



对称

SYM

40%60%

50% Vcc

标准时间

tr/tf

12 ns max.(1.8~80MHz)

10%Vcc90%HCSL=15pF

TH-3 890

pe55d 2.5v 5.0-3.2 PECL

TH-4 890

    晶体振荡器和实时时钟模块,PLETRONICS晶振,贴片晶振,PE55D晶振,PECL输出晶振

    所有晶体振荡器和实时时钟模块都以IC形式提供。

    噪音

    在电源或输入端上施加执行级别(过高)的不相干(外部的)噪音,可能导致会引发功能失常或击穿的闭门或杂散现象。

    电源线路

    电源的线路阻抗应尽可能低。

    输出负载

    建议将输出负载安装在尽可能靠近振荡器的地方(在20 mm范围之间)。

    未用输入终端的处理

    未用针脚可能会引起噪声响应,从而导致非正常工作。同时,当P通道和N通道都处于打开时,电源功率消耗也会增加;因此,请将未用输入终端连接到VCC 或GND。

    热影响

    重复的温度巨大变化可能会降低受损害的晶体单元的产品特性,并导致塑料封装里的线路击穿。必须避免这种情况。

    安装方向

    石英晶体振荡器的不正确安装会导致故障以及崩溃,因此安装时,请检查安装方向是否正确。

    通电

    不建议从中间电位和/或极快速通电,否则会导致无法产生振荡和/或非正常工作。PLETRONICS晶振,贴片晶振,PE55D晶振,PECL输出晶振TH-5 890

    Pletronics晶振致力于环境保护,包括预防污染.在晶体振荡器,有源晶振产品的规划到制造、运行维修等整个过程中,努力提供环保型的产品和服务.在业务活动中,努力节约资源并节省能源,致力于减少废弃物和再生资源的回收利用.在积极公开有关环境的信息的同时,通过支持环保活动,广泛地为社会作贡献.致力于保护生物多样性和可持续利用.切实运行环境管理系统PDmCAPlan-Do-multiple Check-Act,努力提高环境性能,不断改善运用系统.PLETRONICS晶振,贴片晶振,PE55D晶振,PECL输出晶振TH-6 890
