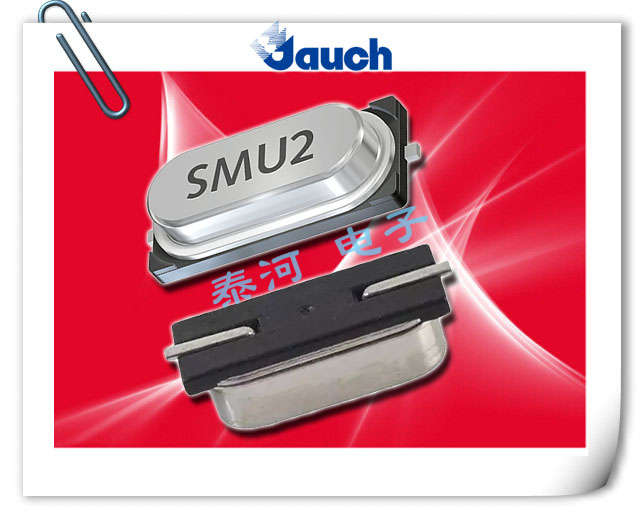

JAUCH晶振,贴片晶振,SMU4晶振,49SMD晶振

频率：3.27680-33.0 MHz

尺寸：12.5*4.8*4.0mm

我公司的49/SMD贴片晶振在生产晶片时，就采用了晶片在球筒倒边加工时应用到的加工技术，主要是研究满足不同曲率半径晶片设计可使用的方法。如：1、是指球面加工曲率半径的工艺设计（ a、球面的余弦磨量； b、球面的均匀磨量；c、球面加工曲率半径的配合）2、在加工时球面测量标准的设计原则（曲率半径公式的计算）

咨询热线：0755-27872782

相关产品说明下载PDF资料

JAUCH晶振,贴片晶振,SMU4晶振,49SMD晶振， Jauch石英晶振集团位于villingen - schwenningen的总部的生产设施,以及时的方式满足世界各地的客户需求:MEMS振荡器在我们自己的生产设施中配置和交付,并注重及时.

Jauch晶振作为一家全球活跃的公司,我们所有的业务关系都是建立在整个组织的一致的企业社会责任意识之上的.Jauch每天都致力于为我们的员工以及我们的晶体振荡器,有源晶振石英晶振客户、供应商以及参与我们企业成功的每个人提供最高的公司治理标准.我们按照社会标准和现行法律进行所有活动.我们的基本原则,关于雇员的安全和健康,童工,歧视,公平工资,腐败,贿赂以及环境保护,都在Jauch集团的行为守则中得到了支持.我们希望每个参与公司成功的人都能遵守这些行政原则.JAUCH晶振,贴片晶振,SMU4晶振,49SMD晶振

我公司的49/SMD贴片晶振在生产晶片时，就采用了晶片在球筒倒边加工时应用到的加工技术，主要是研究满足不同曲率半径晶片设计可使用的方法。JAUCH晶振,贴片晶振,SMU4晶振,49SMD晶振

如：

1、是指球面加工曲率半径的工艺设计

（ a、球面的余弦磨量； b、球面的均匀磨量；c、球面加工曲率半径的配合）

2、在加工时球面测量标准的设计原则（曲率半径公式的计算）

目前国外进口晶振品牌中大多数的品牌都在慢慢减少生产49/SSMD系列产品了，因49/S系列体积大，很多电子产品接受小，而且生产过程中使用的材料也要比小型的贴片晶振多,况且现在小尺寸的贴片晶振产量远远大于49/S系列，所以生产这种的大体积成本就更高了。普通贴片石英晶振外观使用金属材料封装的,具有高稳定性,高可靠性的石英晶体谐振器,晶振外观本身使用金属封装,充分的密封性能,可确保其高可靠性,采用编带包装,外包装采用朔胶盘,可在自动贴片机上对应自动贴装等优势.JAUCH晶振,贴片晶振,SMU4晶振,49SMD晶振

JAUCH晶振	单位	SMU4晶振	石英晶振基本条件
标准频率	f_nom	3.27680-33.0 MHz	标准频率
储存温度	T_stg	-40 °C ~ +85 °C	裸存
工作温度	T_use	-20 °C ~ +70 °C	标准温度
激励功率	DL	100μW Max.	推荐:10μW~100μW
频率公差	f_— l	±30/±50 × 10^-6 (标准)	+25°C 对于超出标准的规格说明, 请联系我们以便获取相关的信息, http://www.smdcrystal.com/
频率温度特征	f_tem	±30~±100 × 10^-6/-20 °C ~ +70 °C	超出标准的规格请联系我们.
负载电容	CL	10pF~30pF	不同负载电容要求,请联系我们.
串联电阻(ESR)	R₁	如下表所示	-40°C~ +85°C, DL = 100μW
频率老化	f_age	±3× 10^-6 / year Max.	+25°C,第一年

TH-3 890

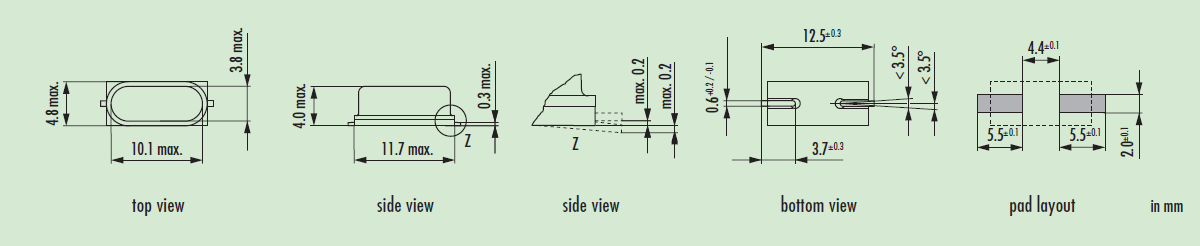

smu4 11.5-4.8

TH-4 890

晶振使用注意事项，JAUCH晶振,贴片晶振,SMU4晶振,49SMD晶振

使用每种产品时，请在产品规格说明或产品目录规定使用条件下使用。

晶体产品的设计和生产满足它的规格书。通过严格的出厂前可靠性测试以提供高质量高可靠性的产品.但是为了产品的品质和可靠性，必须在适当的条件下存储，安装，运输。请注意以下的注意事项并在最佳的条件下使用产品，我们将对于客户按自己的判断而使用产品所导致的不良不负任何责任。

所有产品的共同点

抗冲击

晶体产品可能会在某些条件下受到损坏。例如从桌上跌落或在贴装过程中受到冲击。如果产品已受过冲击请勿使用。

辐射

暴露于辐射环境会导致产品性能受到损害，因此应避免照射。

化学制剂 / pH值环境

请勿在PH值范围可能导致腐蚀或溶解产品或包装材料的环境下使用或储藏这些产品。

粘合剂

请勿使用可能导致产品所用的封装材料，终端，组件，玻璃材料以及气相沉积材料等受到腐蚀的胶粘剂。（比如，氯基胶粘剂可能腐蚀一个晶体单元的金属“盖”，从而破坏密封质量，降低性能。）JAUCH晶振,贴片晶振,SMU4晶振,49SMD晶振 TH-5 890

Jauch晶振自觉遵守有关环境法律、法规,培养员工的环保意识和能力,持续改进环保绩效,优先使用石英晶体谐振器,石英晶体环保型材料、设备及施工工艺,做到污染预防,最终创建具有环保、节能、适宜性特征的优质工程.

Jauch晶振环保事项：

1.为环境保护和降低成本开发绿色技术.

2.为协调发展,共同参与社会的环境、健康与安全的改善活动.

3.在石英晶体谐振器,石英晶体, 石英晶振,有源晶振,压控振荡器产品的整个生命周期内确定、评价和改进重要的环境、健康和安全因素.

4.建立和维护以国际协定和国家环境、健康与安全法律法规为基础的企业内部标准.

5.为防止事故的发生和制造清洁的生产环境,开发生产过程的安全技术,明确紧急状态反应的职责.JAUCH晶振,贴片晶振,SMU4晶振,49SMD晶振
