JAUCH晶振,贴片晶振,SMU5晶振,SMD石英晶体

频率：3.27680-33.0 MHz

尺寸：13.1*5.0*5.0mm

高精度的石英晶体谐振器，是需要在生产前期的各道工序就得采用严格的标准，比如电阻的测量技术：引进一批先进的检测仪器，准确度达到±1ppm（国标标准）。在测量应用上制定一套标准的测量方法保证测量的准确性、仪器的精度、测试的一致性。如下方面都会对测量结果带来影响：1、测试针本身连接的可靠性；2、测试针同测试管的连接性；3、测试板同测试针的接触问题；4、测试座同电缆的连接；5、小负载的规格测量的规定；6、测试板π头上空测其C0值(保留3位以上小数)；7、测量环境、操作方法等管制。

咨询热线：0755-27872782

相关产品说明下载PDF资料

JAUCH晶振,贴片晶振,SMU5晶振,SMD石英晶体， Jauch晶振集团是石英晶体、晶体振荡器和电池技术的主要专家之一.公司成立于1954年,现在是一家领先的压电石英晶体元器件、压电石英晶体、有源晶体频率控制产品行业的公司,最近也有创新的MEMS计时时钟.

Jauch晶振深入的技术咨询、高应用程序和认证技术、先进的测试环境、高可用性和快速交付的产品以及世界上最大的频率生成设备仓库.

自2003年以来,Jauch Quartz France一直是Jauch集团的组成部分.快速反应时间,一个有才华员工的小而灵活的团队,以及我们强大的客户中心使我们成为典型的Jauch公司.我们提供各种压电石英晶体元器件、压电石英晶体、有源晶体、石英晶振,有源晶振,压控振荡器产品,从Jauch的产品组合.电力供应、连接器和电缆、声学组件、键盘和变压器为我们提供了在法国市场上额外的销售和增长机会.JAUCH晶振,贴片晶振,SMU5晶振,SMD石英晶体

普通石英晶振,外观完全使用金属材料封装的,产品本身采用全自动石英晶体检测仪,以及跌落,漏气等苛刻实验.产品本身具有高稳定性,高高精度的石英晶体谐振器，是需要在生产前期的各道工序就得采用严格的标准，比如电阻的测量技术：引进一批先进的检测仪器，准确度达到±1ppm（国标标准）。在测量应用上制定一套标准的测量方法保证测量的准确性、仪器的精度、测试的一致性。JAUCH晶振,贴片晶振,SMU5晶振,SMD石英晶体

如下方面都会对测量结果带来影响：

1、测试针本身连接的可靠性；

2、测试针同测试管的连接性；

3、测试板同测试针的接触问题；

4、测试座同电缆的连接；

5、小负载的规格测量的规定；

6、测试板π头上空测其C0值(保留3位以上小数)；

7、测量环境、操作方法等管制。

可靠性的石英晶体谐振器,焊接方面支持表面贴装,外观采用金属封装,具有充分的密封性能,晶振本身能确保其高可靠性,采用编带包装,可对应产品应用到自动贴片机告诉安装,满足无铅焊接的高温回流温度曲线要求.JAUCH晶振,贴片晶振,SMU5晶振,SMD石英晶体 TH-2 890

JAUCH晶振	单位	SMU5晶振	石英晶振基本条件
标准频率	f_nom	3.27680-33.0 MHz	标准频率
储存温度	T_stg	-40 °C ~ +85 °C	裸存
工作温度	T_use	-20 °C ~ +70 °C	标准温度
激励功率	DL	100μW Max.	推荐:10μW~100μW
频率公差	f_— l	±30/±50 × 10^-6 (标准)	+25°C 对于超出标准的规格说明, 请联系我们以便获取相关的信息, http://www.smdcrystal.com/
频率温度特征	f_tem	±30~±100 × 10^-6/-20 °C ~ +70 °C	超出标准的规格请联系我们.
负载电容	CL	10pF~30pF	不同负载电容要求,请联系我们.
串联电阻(ESR)	R₁	如下表所示	-40°C~ +85°C, DL = 100μW
频率老化	f_age	±3× 10^-6 / year Max.	+25°C,第一年

TH-3 890

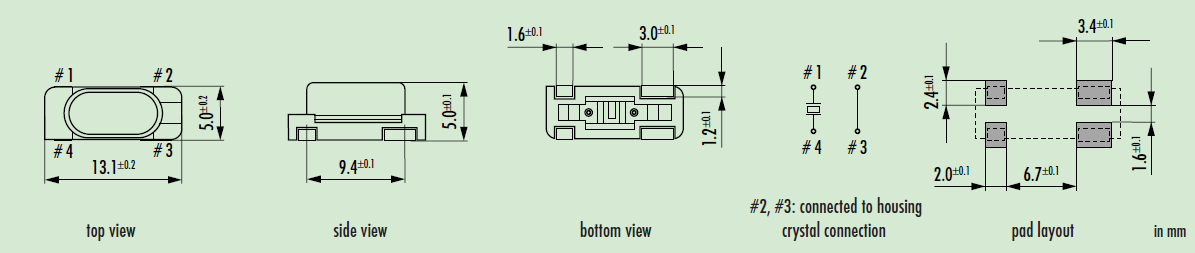

smu5 13.1-5

TH-4 890

卤化合物，JAUCH晶振,贴片晶振,SMU5晶振,SMD石英晶体

请勿在卤素气体环境下使用产品。即使少量的卤素气体，比如在空气中的氯气内或封装所用金属部件内，都可能产生腐蚀。同时，请勿使用任何会释放出卤素气体的树脂。

静电

过高的静电可能会损坏产品，请注意抗静电条件。请为容器和封装材料选择导电材料。在处理的时候，请使用电焊枪和无高电压泄漏的测量电路，并进行接地操作。

在设计时

机械振动的影响

当晶体产品上存在任何给定冲击或受到周期性机械振动时，比如：压电扬声器，压电蜂鸣器，以及喇叭等，输出频率和幅度会受到影响。这种现象对通信器材通信质量有影响。尽管晶体产品设计可最小化这种机械振动的影响，我们推荐事先检查并按照下列安装指南进行操作。

PCB设计指导

(1) 理想情况下，机械蜂鸣器应安装在一个独立于晶体器件的PCB板上。如果您安装在同一个PCB板上，最好使用余量或切割PCB。当应用于PCB板本身或PCB板体内部时，机械振动程度有所不同。建议遵照内部板体特性。

(2) 在设计时请参考相应的推荐封装。

(3) 在使用焊料助焊剂时，按JIS标准(JIS C 60068-2-20/IEC 60,068-2-20).来使用。

(4) 请按JIS标准(JIS Z 3282, Pb 含量 1000ppm, 0.1wt% 或更少)来使用无铅焊料。JAUCH晶振,贴片晶振,SMU5晶振,SMD石英晶体 TH-5 890
