Quarztechnik晶振,贴片晶振,QTC20晶振,2016汽车电子晶振

频率:20.000 - 52.000MHz

尺寸:2.0 x 1.6 x 0.5mm

贴片石英晶振最适合用于车载电子领域的小型表面贴片石英晶体谐振器.也可对应有高可靠性要求的引擎控制用CPU的时钟部分简称为时钟晶体振荡器,在极端严酷的环境条件下也能发挥稳定的起振特性,产品本身具有耐热,耐振,耐撞击等优良的耐环境特性,满足无铅焊接的回流温度曲线要求,符合AEC-Q200标准.

咨询热线:0755-27872782

导航栏

    Quarztechnik晶振,贴片晶振,QTC20晶振,2016汽车电子晶振 作为德国振荡石英晶体和振荡器制造商已有50多年的历史,我们生产各种产品 - 从通道晶体,振荡石英晶体和石英振荡器到基于压电单晶的传感器元件。我们的产品应用于所有类型的无线电应用,如用于制造振荡器和压力,温度和质量敏感传感器元件的精密晶体。

    除标准振荡器外,我们还生产TCXO晶振VC-TCXO晶振

    我们是德国领先的石英晶体制造商之一。我们的优势在于我们能够在极短时间内将客户的具体要求变为现实。我们广泛的产品范围使我们能够处理石英技术的许多方面,为客户提供物有所值的价格和稳定的价格。

    您也可以从我们训练有素的团队的专业知识和专家的专业知识中受益。

    你的Quarztechnik团队。Quarztechnik晶振,贴片晶振,QTC20晶振,2016汽车电子晶振TH-1 890

    石英贴片晶振2016mm尺寸系列,晶体内部采用了真空封装技术,是指在真空封装区域内进行封装。

    1.防止外界气体进入组件体内受到污染和增加应力的产生;

    2.使组件在真空下电阻减小;

    3.气密性高。此技术为研发及生产超小型、超薄型石英晶体元器必须攻克的关键技术之一。

    贴片石英晶振最适合用于车载电子领域的小型表面贴片石英晶体谐振器.也可对应有高可靠性要求的引擎控制用CPU的时钟部分简称为进口时钟晶体振荡器,在极端严酷的环境条件下也能发挥稳定的起振特性,产品本身具有耐热,耐振,耐撞击等优良的耐环境特性,满足无铅焊接的回流温度曲线要求,符合AEC-Q200标准.Quarztechnik晶振,贴片晶振,QTC20晶振,2016汽车电子晶振TH-2 890

Quarztechnik晶振规格

单位

QTC20晶振频率范围

石英晶振基本条件

标准频率

f_nom

20.000 - 52.000MHz

标准频率

储存温度

T_stg

-40 to +85°C

裸存

工作温度

T_use

-20°C to +70°C

标准温度

激励功率

DL

50μW Max.

推荐:1μW 100μW

频率公差

f_— l

±50 × 10-6 (标准),
(±15 × 10-6
±50 × 10-6 可用)

+25°C 对于超出标准的规格说明,请联系我们以便获取相关的信息, http://www.smdcrystal.com/

频率温度特征

f_tem

±30 × 10-6/25°C

超出标准的规格请联系我们.

负载电容

CL

7-32PF

不同负载电容要求,请联系我们.

串联电阻(ESR)

R1

如下表所示

-40°C —  +85°C, DL = 100μW

频率老化

f_age

±3 × 10-6 / year Max.

+25°C,第一年

TH-3 890

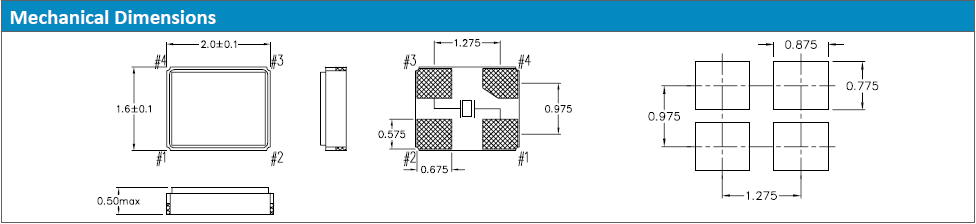

QTC20 2016

TH-4 890

    晶体振荡器和实时时钟模块,Quarztechnik晶振,贴片晶振,QTC20晶振,2016汽车电子晶振

    所有晶体振荡器和实时时钟模块都以IC形式提供。

    噪音

    在电源或输入端上施加执行级别(过高)的不相干(外部的)噪音,可能导致会引发功能失常或击穿的闭门或杂散现象。

    电源线路

    电源的线路阻抗应尽可能低。

    输出负载

    建议将输出负载安装在尽可能靠近振荡器的地方(在20 mm范围之间)。

    未用输入终端的处理

    未用针脚可能会引起噪声响应,从而导致非正常工作。同时,当P通道和N通道都处于打开时,电源功率消耗也会增加;因此,请将未用输入终端连接到VCC 或GND。

    热影响

    重复的温度巨大变化可能会降低受损害的晶体单元的产品特性,并导致塑料封装里的线路击穿。必须避免这种情况。

    安装方向

    石英晶体振荡器的不正确安装会导致故障以及崩溃,因此安装时,请检查安装方向是否正确。

    通电

    不建议从中间电位和/或极快速通电,否则会导致无法产生振荡和/或非正常工作。Quarztechnik晶振,贴片晶振,QTC20晶振,2016汽车电子晶振TH-6 890
