CS21晶振,美国晶振

当前位置：首页 » 石英晶振 » Transko晶振 » Transko晶振,贴片晶振,CS21晶振,美国晶振

prevnext

Transko晶振,贴片晶振,CS21晶振,美国晶振

频率：16.000MHz - 60.000MHz

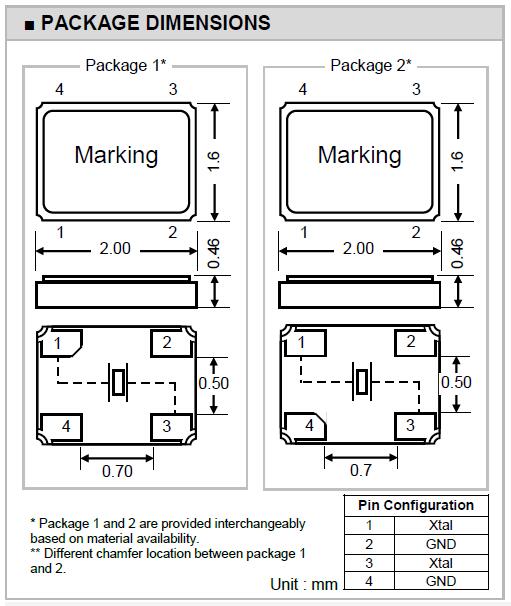

尺寸：2.0 x 1.6 x 0.46mm

随着科技数码产品的小型化发展，晶体元件的尺寸也从最初的插件庞大体积演变成目前的多种规格SMD小尺寸趋势，目前晶体内部的石英晶片已经达到了+-0.002mm以内了，由于很多晶振厂家在生产小尺寸时所产生的问题，晶片很小导致晶体的各类寄生波(如长度伸缩振动，面切变振动)与主振动(厚度切变振动)的耦合加强

咨询热线：0755-27872782

相关产品说明下载PDF资料

Transko晶振,贴片晶振,CS21晶振,美国晶振， 1992年 - 成立为电子元件进口商/出口商

1993年 - 在加利福尼亚州拉古纳山开设制造工厂

1994年 - 半成品振荡器模块是主要产品

1996年 - 开始生产成品晶体和振荡器

1997年 - VCXO系列被引入

1997年 - TCXO系列被引入

1997年 - 经历了非常大的增长

1998年 - 搬迁到加利福尼亚州阿纳海姆的一个更大的设施

1998年 - 介绍了产品的表面贴装线

1999年 - 成为合并

1999年 - 阿纳海姆工厂扩建以适应增长

2001年 - 获得了新的底盘和新的最后一台电镀机，Transko晶振,贴片晶振,CS21晶振,美国晶振 TH-1 890

随着科技数码产品的小型化发展，晶体元件的尺寸也从最初的插件庞大体积演变成目前的多种规格SMD小尺寸趋势，目前晶体内部的石英晶片已经达到了+-0.002mm以内了，由于很多晶振厂家在生产小尺寸时所产生的问题，晶片很小导致石英晶振的各类寄生波(如长度伸缩振动，面切变振动)与主振动(厚度切变振动)的耦合加强，从而造成如若晶片的长度或宽度尺寸设计不正确、使得振动强烈耦合导致晶片不能正常工作，在随着长时间的研究目前小尺寸的晶体已完全走入了成熟的阶段。那么为什么越来越多的晶体企业都着手向汽车电子市场进军呢，然而汽车电子的要求也比科技数码产品高的多，特别是耐温这块，都有一定的要求值.

比如：3225mm体积贴片晶振适用于汽车电子领域的表面贴片型石英晶振,本产品已被确定的高信赖性最适合用于汽车电子部件,晶体在极端严酷的环境条件下也能发挥稳定的起振特性,晶振本身具有耐热,耐振,耐冲击等优良的耐环境特性,满足无铅焊接的高温回流温度曲线要求,符合AEC-Q200标准.Transko晶振,贴片晶振,CS21晶振,美国晶振 TH-2 890

Transko晶振规格	单位	CS21晶振频率范围		石英晶振基本条件
标准频率	f_nom	16-60MHz	标准频率
储存温度	T_stg	-55°C ～125°C	裸存
工作温度	T_use	-0°C ～ +70°C	标准温度
激励功率	DL	100μW Max.	推荐:1μW ～ 100μW
频率公差	f_— l	±50 × 10^-6 (标准), (±15 × 10^-6 ～ ±50 × 10^-6 可用)	+25°C 对于超出标准的规格说明,请联系我们以便获取相关的信息, http://www.smdcrystal.com/
频率温度特征	f_tem	±50 × 10^-6/25°C	超出标准的规格请联系我们.
负载电容	CL	8PF	不同负载电容要求,请联系我们.
串联电阻(ESR)	R₁	如下表所示	-40°C — +85°C, DL = 100μW
频率老化	f_age	±5 × 10^-6 / year Max.	+25°C,第一年

TH-3 890

CS21

TH-4 890

晶体振荡器和实时时钟模块，Transko晶振,贴片晶振,CS21晶振,美国晶振

所有晶体振荡器和实时时钟模块都以IC形式提供。

噪音

在电源或输入端上施加执行级别(过高)的不相干(外部的)噪音，可能导致会引发功能失常或击穿的闭门或杂散现象。

电源线路

电源的线路阻抗应尽可能低。

输出负载

建议将输出负载安装在尽可能靠近石英晶体振荡器的地方（在20 mm范围之间）。

未用输入终端的处理

未用针脚可能会引起噪声响应，从而导致非正常工作。同时，当P通道和N通道都处于打开时，电源功率消耗也会增加；因此，请将未用输入终端连接到VCC 或GND。

热影响

重复的温度巨大变化可能会降低受损害的晶体单元的产品特性，并导致塑料封装里的线路击穿。必须避免这种情况。

安装方向

振荡器的不正确安装会导致故障以及崩溃，因此安装时，请检查安装方向是否正确。

通电

不建议从中间电位和/或极快速通电，否则会导致无法产生振荡和/或非正常工作。Transko晶振,贴片晶振,CS21晶振,美国晶振 TH-5 890

质量方针，Transko晶振,贴片晶振,CS21晶振,美国晶振

已实施质量体系以满足国家和国际质量体系要求。

质量体系符合ISO 9001：2008的要求，并不断提高质量管理体系的有效性。

Transko Electronics，Inc.的既定政策是提供优质的产品和服务，始终如一地满足客户的需求。Transko Electronics，Inc.

不断致力于持续改进。Transko电子公司认识到这一点员工的发展以及他们的支持是实现产品质量始终如一，最终达到客户满意度的最重要因素。

对此政策的承诺几乎涉及Transko Electronics，Inc.

业务及其员工的各个方面。本政策的目标是通过实施质量手册，质量程序和工作指令中记录的系统来实现的。

质量方针和相关的质量目标在每次管理评审会议中制定并审核，并且由我们组织的各级进行传达和理解- 以实现本质量方针目标的持续适宜性和有效性。Transko晶振,贴片晶振,CS21晶振,美国晶振 TH-6 890
