Wi2wi晶振,贴片晶振,FC7晶振,7050差分振荡器

频率:10-1500MHZ

尺寸:7.0*5.0*1.8mm

小尺寸的TCXO温补晶振内部晶片焊接模式采用了,高精密点胶技术,晶片胶点的位置、大小:位置准确度以及胶点大小一致性,通过图像识别及高精密度数字定位系统的运用、使晶片的点胶的精度在±0.02mm之内,确保TCXO晶体产品精度,稳定性能良好发挥功能。

咨询热线:0755-27872782

导航栏

    Wi2wi晶振,贴片晶振,FC7晶振,7050差分振荡器 Wi2Wi是一家垂直整合的全球设计商,集成商和无线技术解决方案制造商,适用于各种高端全球市场。该公司的产品套件包括无线连接解决方案,频率控制产品以及用于航空电子设备的RF和微波滤波器; 空间; 军事; 防御; 政府; 基础设施; 产业; 汽车; 医疗; 通信; 移动无线电; 物联网(IoT); 个人导航设备和高级消费者应用。

     在美国的战略地位,公司总部以及无线连接和全球导航卫星系统(GNSS)解决方案的设计和工程总部位于加利福尼亚州的圣何塞,位于硅谷的中心地带。Wi2Wi的先进制造和操作以及定时设备,频率控制器和射频和微波滤波器的设计和工程设计都位于北美工业带的威斯康星州米德尔顿。Wi2Wi提供广泛的“开箱即用”和定制解决方案产品系列,利用其技术以及与行业领先的芯片和供应链公司的一级全球合作伙伴关系,为全球众多最大和最具创新性的公司提供服务,其中包括300多名“蓝筹”客户。Wi2wi晶振,贴片晶振,FC7晶振,7050差分振荡器TH-1 890

    小尺寸的TCXO温补晶振内部晶片焊接模式采用了,高精密点胶技术,晶片胶点的位置、大小:位置准确度以及胶点大小一致性,通过图像识别及高精密度数字定位系统的运用、使晶片的点胶的精度在±0.02mm之内,确保TCXO晶体产品精度,稳定性能良好发挥功能。

    2016mm体积的温补晶振(TCXO),是目前有源晶振中体积最小的一款,产品本身带温度补偿作用的晶体振荡器,该体积产品最适合于GPS,以及卫星通讯系统,智能电话等多用途的高稳定的频率温度特性晶振.为对应低电源电压的产品.(DC+1.8V ± 0.1V to +2.9V ± 0.1V 对应IC可能) 高度:最高0.8 mm,体积:0.0022 cm3,重量:0.008 g,超小型,轻型.低消耗电流,表面贴片型产品.(可对应回流焊)无铅产品.满足无铅焊接的高温回流温度曲线要求,带有AFC(频率控制)功能,Enable/Disable功能,产品本身可根据使用需要进行选择.Wi2wi晶振,贴片晶振,FC7晶振,7050差分振荡器TH-2 890

Wi2wi晶振规格

单位

FC7晶振频率范围

石英晶振基本条件

标准频率

f_nom

10-1500MHZ

标准频率

储存温度

T_stg

-55 to +125°C

裸存

工作温度

T_use

0 to +70°C

标准温度

激励功率

DL

120μW Max.

推荐:1μW 100μW

频率公差

f_— l

±500 × 10-6 (标准),
(±15 × 10-6
±300 × 10-6 可用)

+25°C 对于超出标准的规格说明,请联系我们以便获取相关的信息, http://www.smdcrystal.com/

频率温度特征

f_tem

±100 × 10-6/25°C

超出标准的规格请联系我们.

负载电容

CL

18PF

不同负载电容要求,请联系我们.

串联电阻(ESR)

R1

如下表所示

-40°C —  +85°C, DL = 100μW

频率老化

f_age

±1.5 × 10-6 / year Max.

+25°C,第一年

TH-3 890

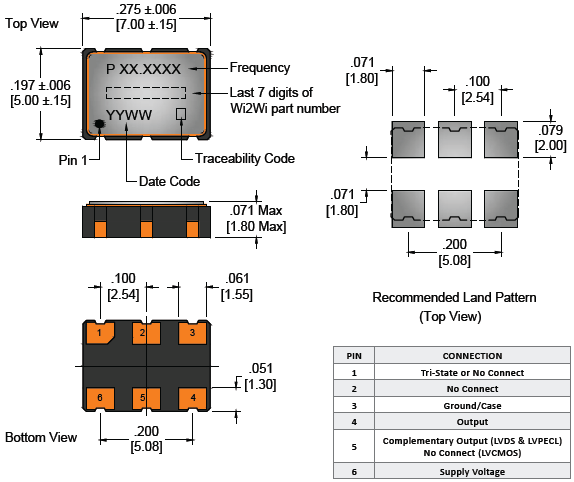

FC7 7050 OSC LVDS LVPECL LVCMOS

TH-4 890

    存储事项,Wi2wi晶振,贴片晶振,FC7晶振,7050差分振荡器

    (1) 在更高或更低温度或高湿度环境下长时间保存晶体产品时,会影响频率稳定性或焊接性。请在正常温度和湿度环境下保存这些晶体产品,并在开封后尽可能进行安装,以免长期储藏。

    正常温度和湿度:

    温度:+15°C 至 +35°C,湿度 25 % RH 至 85 % RH(请参阅“测试点JIS C 60068-1 / IEC 60068-1的标准条件”章节内容)。

    (2) 请仔细处理内外盒与卷带。外部压力会导致卷带受到损坏。

    安装时注意事项

    耐焊性

    加热包装材料至+150°C以上会破坏产品特性或损害产品。如需在+150°C以上焊接晶体产品,建议使用SMD产品。在下列回流条件下,对晶体产品甚至SMD产品使用更高温度,会破坏产品特性。建议使用下列配置情况的回流条件。安装这些产品之前,应检查焊接温度和时间。同时,在安装条件更改的情况下,请再次进行检查。如果需要焊接的晶体产品在下列配置条件下进行焊接,请联系我们以获取耐热的相关信息。

    (1)柱面式产品和DIP产品

    型号 焊接条件

    [ 柱面式 ]

    C-类型,C-2-类型,C-4-类型 +280°C或低于@最大值5 s

    请勿加热封装材料超过+150°C

    [ 柱面式 ]

    CA-301

    [ DIP ]

    SG-51 / 531, SG-8002DB DC,

    RTC-72421 / 7301DG +260°C或低于@最大值 10 s

    请勿加热封装材料超过+150°C

    (2)SMD晶振产品回流焊接条件(实例)

    用于JEDEC J-STD-020D.01回流条件的耐热可用性需个别判断。请联系我们以便获取相关信息。

    尽可能使温度变化曲线保持平滑。Wi2wi晶振,贴片晶振,FC7晶振,7050差分振荡器TH-5 890

    Wi2Wi是一家垂直整合的全球制造商,向全球市场提供无线连接解决方案,定位和导航解决方案,定时设备,频率控制器和微波滤波器。Wi2Wi提供基于2.4GHz Wi-Fi 802.11 b / g / n,双频WiFi 802.11 ac / a / b / g / n(2.4 / 5GHz),Wifi 802.11 bgn和蓝牙多协议,802.11 abgn / ac + BLE 4.2 和蓝牙BLE模块,并被物联网(IoT)和工业物联网(IIoT / M2M)市场广泛接受。这些Wi2Wi的托管,嵌入式和MCU嵌入式模块和子系统架构满足了每个客户对各个细分市场的独特技术要求; 医疗,家庭/楼宇自动化,零售,医疗,汽车后市场等。Wi2Wi的定位模块解决方案支持多星座GPS,GLONASS,SBAS和QZSS。

    Wi2Wi通过其“PDI”品牌石英晶体,晶体振荡器,晶体滤波器和MILPRF55310认证的QPL振荡器在航空电子,航天,工业和军事市场享有盛誉。,MIL PRF 3098认证的晶体和太空合格振荡器。Wi2wi晶振,贴片晶振,FC7晶振,7050差分振荡器TH-6 890
